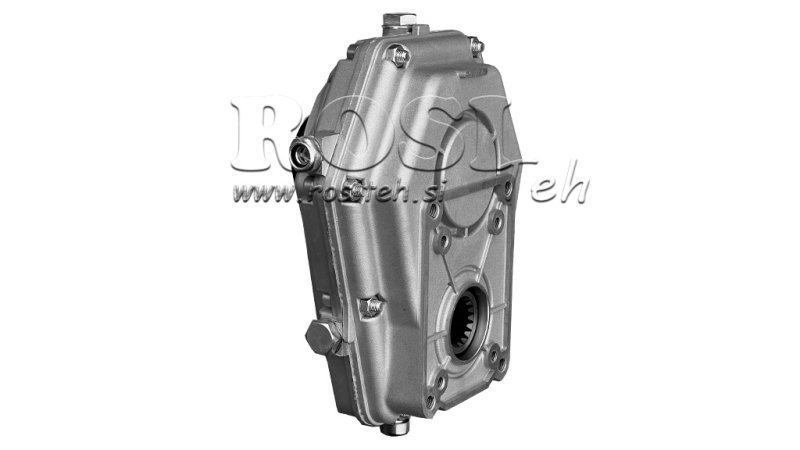

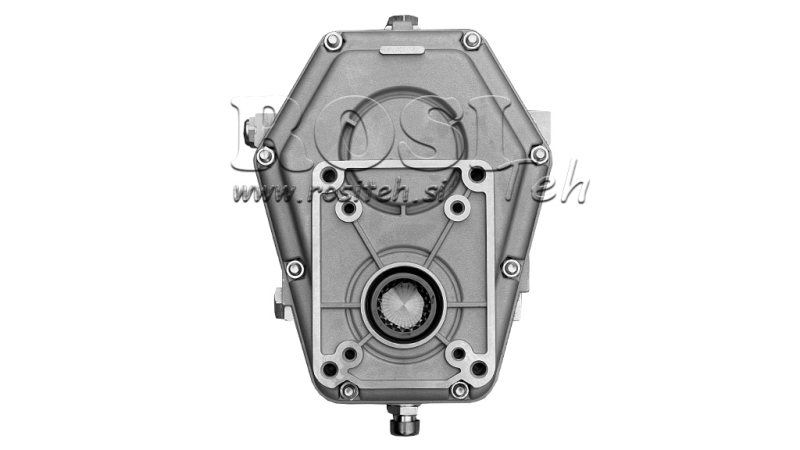

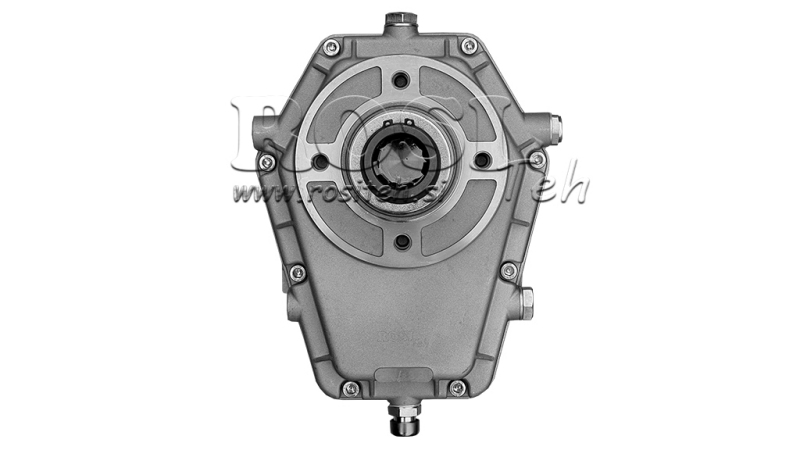

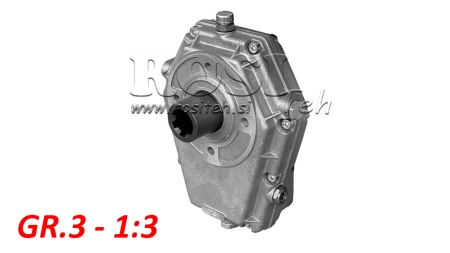

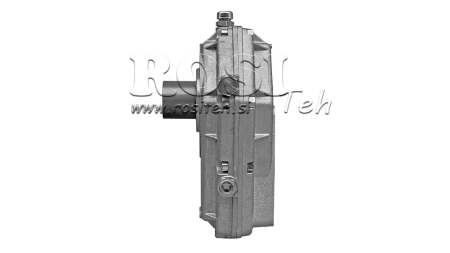

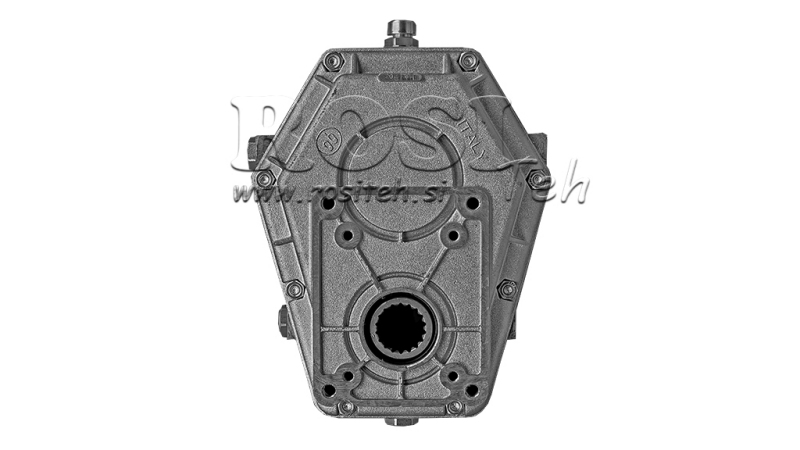

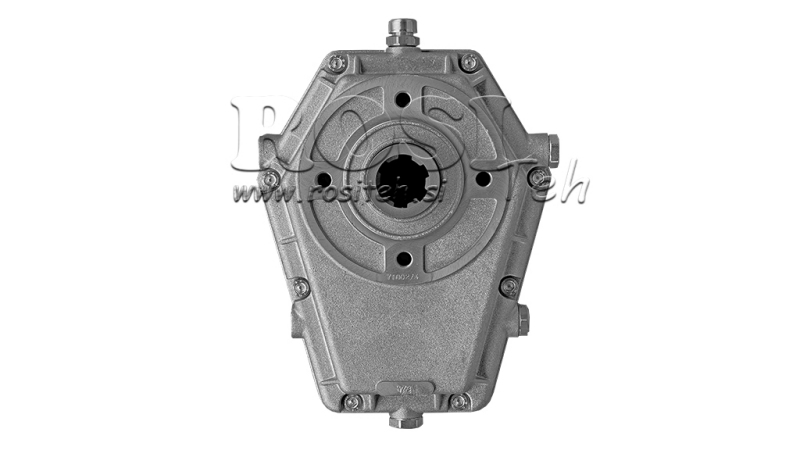

PŘEVODOVKA GR.3 -1:3 ŽENSKÁ

INSTRUKCE K POUŽITÍ

1. Určení použití

Převodovka je mechanický převod, který zvyšuje otáčky výstupního hřídele a umožňuje provoz hydraulického ozubeného čerpadla přes vývodový hřídel traktoru.

Používá se k pohonu:

- hydraulických jednotek,

- lesních navijáků,

- štípačů dřeva,

- další hydraulické techniky.

2. Poloha instalace

Převodovka musí být instalována ve správné pracovní poloze, aby byla zajištěna správná lubrikace ozubených kol. Doporučuje se vodorovná instalace, takže čerpadlo a převodovka by měly být vodorovně zarovnány.

Důležité:

- převodovka musí být vždy instalována tak, aby olej uvnitř skříně byl v kontaktu s ozubenou převodovkou,

- dlouhodobý provoz v obrácené poloze není povolen,

- převodovka musí být mechanicky podepřena (nesmí viset pouze na vývodovém hřídeli).

3. Směr otáčení

Před instalací zkontrolujte směr otáčení vývodového hřídele a požadovaný směr otáčení hydraulického čerpadla.

Nesprávný směr otáčení může způsobit poškození čerpadla, selhání těsnění a špatný průtok oleje.

4. Mazání olejem

Převodovka musí být vnitřně trvale mazána olejem, aby byl zajištěn správný chod ozubených kol. Doporučeným mazivem je ozubový olej SAE 90.

Převodovka musí být naplněna olejem až po kontrolní úroveň.

Před prvním použitím odšroubujte plnicí zátku, naplňte převodovku olejem až k označení úrovně a zátku uzavřete.

Před každým použitím zkontrolujte hladinu oleje. První výměna oleje se doporučuje po 50 provozních hodinách, dále pak každých 1500 provozních hodin nebo jednou ročně.

5. Provozní teplota

Normální provozní teplota skříně převodovky je mezi 50 a 80°C. Pokud přesáhne 90°C, zkontrolujte hladinu oleje, zatížení a zarovnání.

6. Údržba a možné problémy
