Technické informace
Dodavatel:	Čína
Vrácení nebo výměna:	14 dní
Záruka:	6 měsíců
Hmotnost produktu:	19,5 kg
Převodový poměr:	71:1
Výstupní krouticí moment:	0,21 kNm (210 Nm)
Napětí:	12 V
Elektrický proud:	≤ 14 A
Maximální výstupní otáčky:	1,4 ot/min
Statická axiální únosnost:	133 kN
Statická radiální únosnost:	53 kN
Klopicí moment:	13,5 kNm
Vůle:	≤ 0,2°
Rozsah otáčení:	360° (nepřetržité)
Vnější průměr otočného pohonu:	262 mm
Model:	SEA07-12V100R
Přídržný krouticí moment:	10,4 kNm

Popis

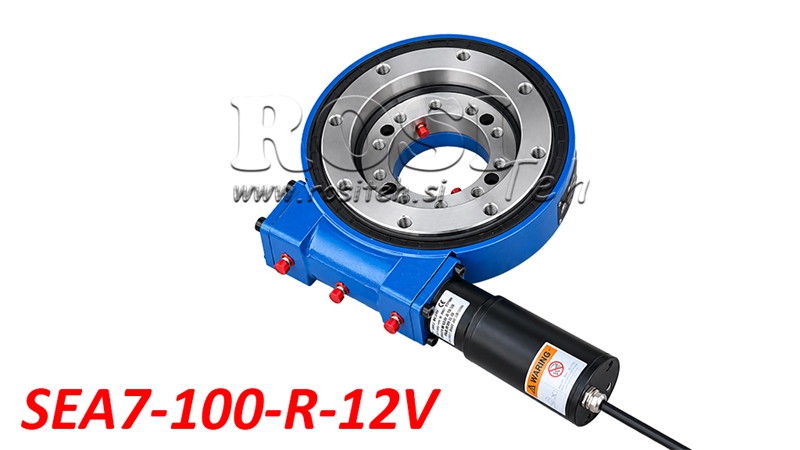

Šnekové otočné pohony řady SEA7 s elektromotorem 12 V představují kompaktní, robustní a cenově výhodné řešení pro elektricky poháněné otáčení a přesné polohování různých konstrukcí a zařízení. Kombinují šnekovou převodovku, otočné ložisko a elektromotor do jedné funkční jednotky schopné přenášet vysoký krouticí moment a odolávat axiálním, radiálním i klopným zatížením.

Řada SEA7 je vhodná pro aplikace vyžadující pomalé, plynulé a řízené otáčení. Díky integrovanému elektromotoru 12 V je pohon obzvláště vhodný pro zařízení a vozidla s 12voltovou elektrickou soustavou, protože pro provoz nevyžaduje přídavný hydraulický systém.

Princip funkce šnekového otočného pohonu

Šnekový otočný pohon pracuje na principu šnekového převodu, kdy elektromotor pohání ozubený věnec otoče prostřednictvím šnekového hřídele. Toto provedení zajišťuje vysoký převodový poměr, vysoký krouticí moment a pomalé, plynulé a řízené otáčení.

Integrovaný elektromotor 12 V umožňuje elektrický provoz bez nutnosti použití hydraulického čerpadla, hydromotoru nebo hydraulických hadic. Tím se zjednodušuje montáž a pohon lze použít v zařízeních, kde není k dispozici hydraulický systém.

Pohon umožňuje nepřetržité otáčení o 360°, přičemž integrované otočné ložisko zachycuje axiální a radiální síly i klopné momenty. Šnekový převod zároveň poskytuje vysoký přídržný krouticí moment, což přispívá k polohové stabilitě otáčené konstrukce.

Hlavní výhody

Elektrický pohon včetně elektromotoru 12 V.
Provoz bez nutnosti přídavného hydraulického systému.
Kompaktní a robustní konstrukce s integrovaným otočným ložiskem.
Možnost nepřetržitého otáčení o 360°.
Vysoký převodový poměr pro pomalé a přesné otáčení.
Vysoký výstupní a přídržný krouticí moment.
Vysoká únosnost při axiálním a radiálním zatížení.
Schopnost odolávat vysokým klopným momentům.
Zjednodušená montáž do zařízení s 12voltovou elektrickou soustavou.
Široké možnosti použití v zemědělských, lesnických, stavebních a průmyslových strojích.

Použití

Šnekové otočné pohony řady SEA7 s elektromotory jsou vhodné pro různé aplikace vyžadující elektricky řízené otáčení, polohování nebo pohyb konstrukčních celků.

Zemědělské stroje – otočná přídavná zařízení, nastavitelné konstrukce a zemědělská zařízení.
Lesnické stroje – otočné mechanismy, menší manipulační zařízení a pomocné pracovní sestavy.
Stavební stroje – otočné plošiny, polohovací systémy a speciální konstrukce.
Průmyslová zařízení – otočné stoly, polohovací zařízení a systémy pro manipulaci s materiálem.
Dopravní a speciální vozidla – elektricky ovládané otočné mechanismy a zařízení montovaná na vozidla.
Solární sledovací systémy – otočné podpěry a systémy pro nastavování polohy solárních panelů.

Konstrukce a výkonové parametry

Šnekový otočný pohon SEA7 se vyznačuje robustním provedením, které kombinuje ozubený převod a otočné ložisko v kompaktní skříni. Jeho konstrukce umožňuje odolávat různým typům zatížení, díky čemuž je vhodný pro integraci do mnoha mechanických systémů.

Pohon má převodový poměr 71:1, maximální výstupní otáčky 1,4 ot/min a jmenovitý výstupní krouticí moment 210 Nm. Statická axiální únosnost je 133 kN, statická radiální únosnost je 53 kN a maximální klopicí moment je 13,5 kNm.

Přídržný krouticí moment činí 10,4 kNm a zajišťuje účinný odpor proti vnějším rotačním zatížením. Během provozu je nutné zohlednit přípustná zatížení, způsob montáže a vhodný systém elektrického ovládání.

Elektrické připojení a ovládání

Šnekový otočný pohon je vybaven stejnosměrným elektromotorem 12 V se stanoveným maximálním proudem 14 A. Je vhodný pro připojení k odpovídajícímu 12voltovému napájecímu zdroji.

Pro provoz musí být zajištěno správné elektrické ovládání, ochrana napájení a správně dimenzované elektrické kabely. Způsob ovládání závisí na požadavcích konkrétní aplikace.

Elektromotor je součástí dodávky šnekového otočného pohonu.

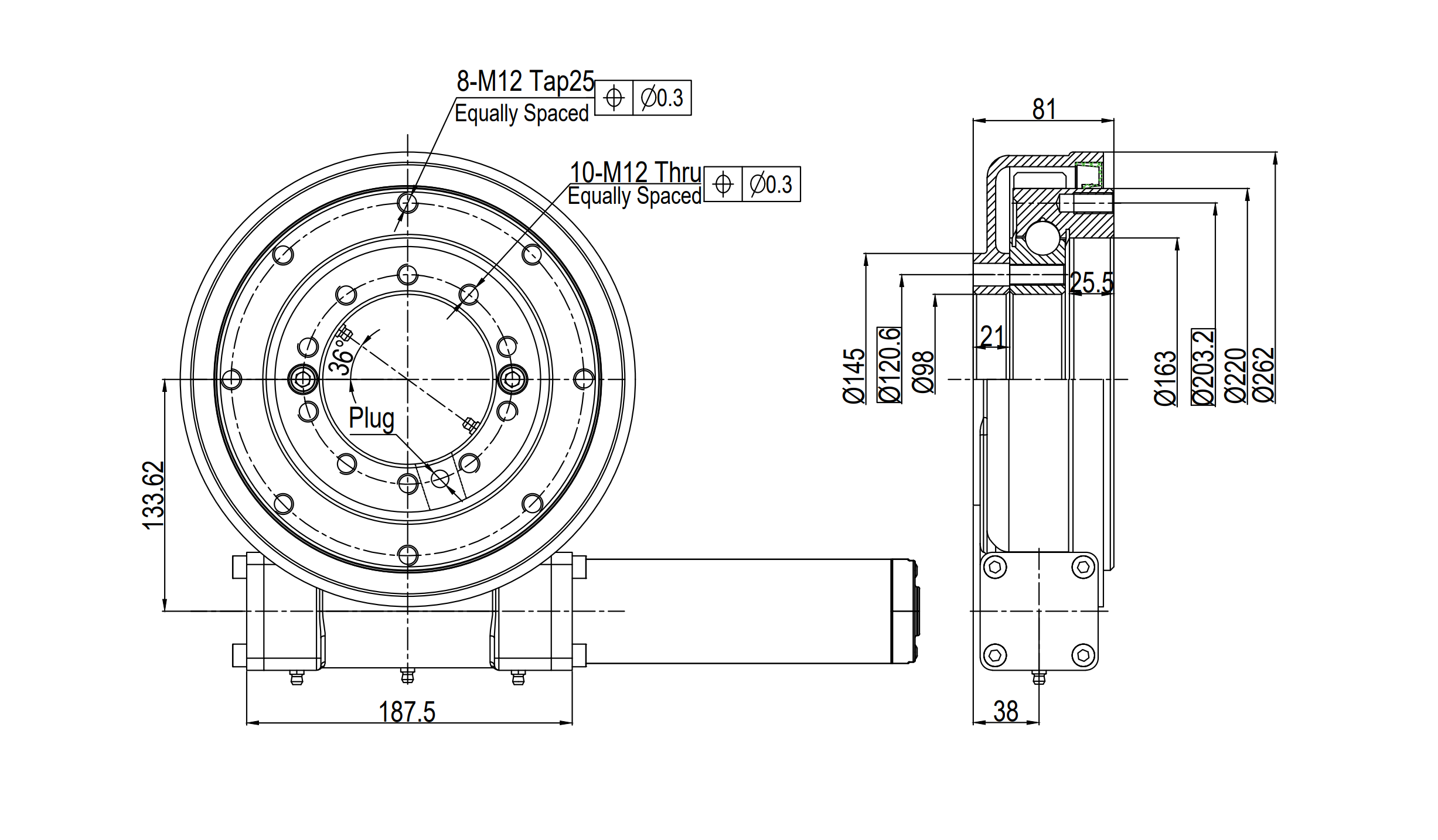

Rozměry SAE07 - ECO

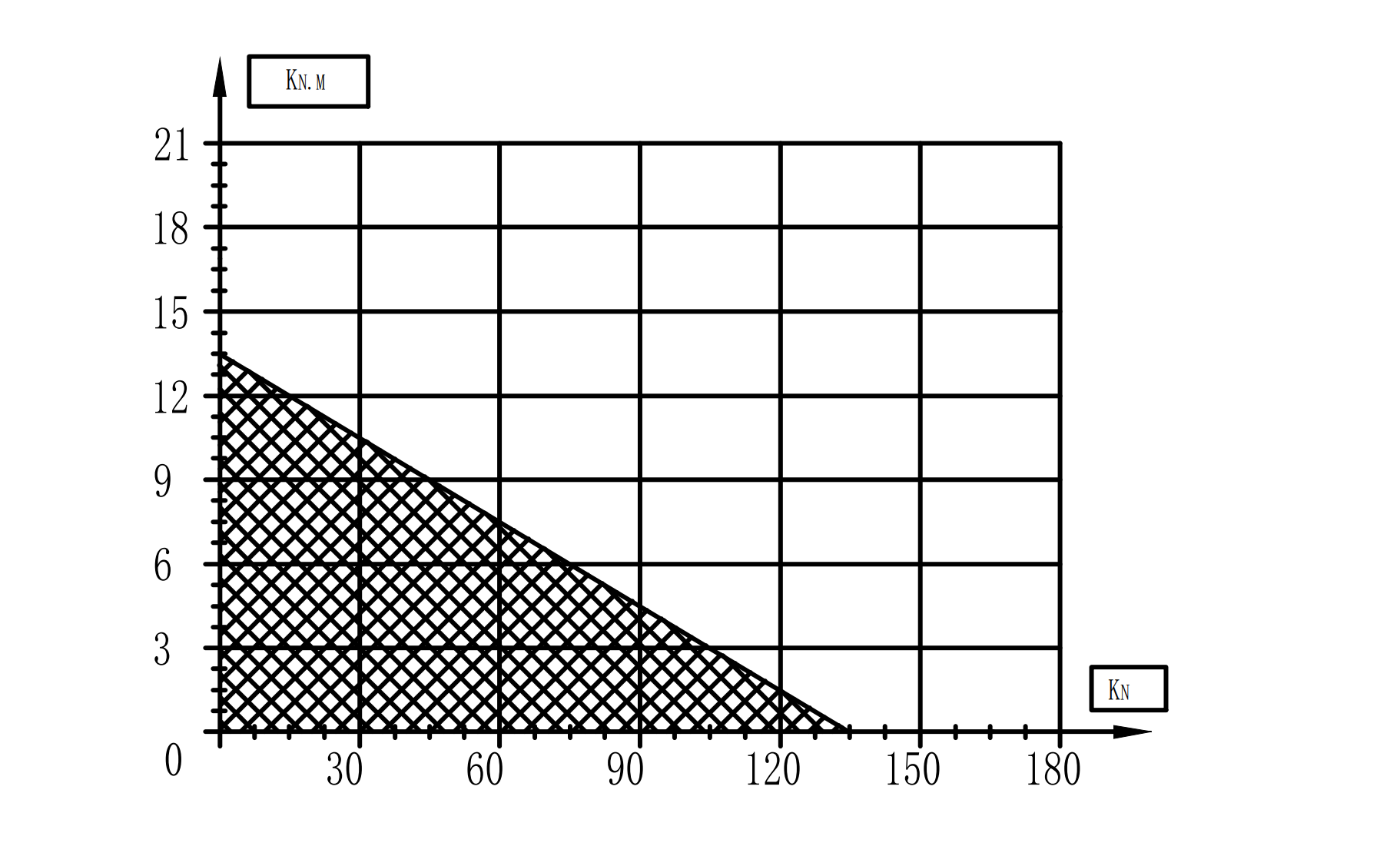

Diagram únosnosti

Diagram znázorňuje přípustné kombinace axiálního zatížení a klopného momentu pro šnekový otočný pohon SEA7. Se zvyšujícím se axiálním zatížením se přípustný klopicí moment snižuje. Pro zajištění správného výběru a bezpečného provozu pohonu je nutné dodržet mezní hodnoty stanovené výrobcem.
