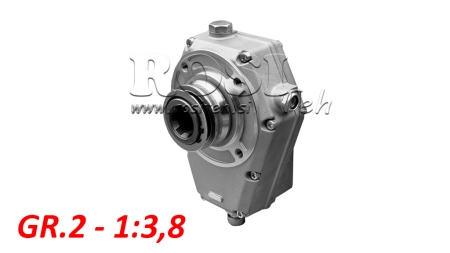

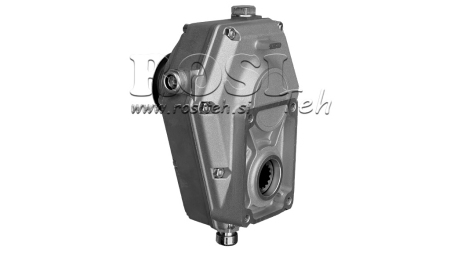

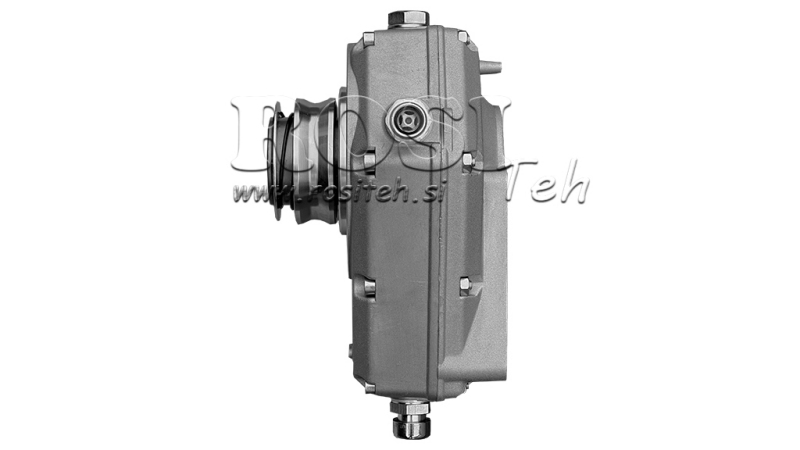

PŘEVODOVKA GR.2 -1:3.8 ŽENSKÁ NA PIN

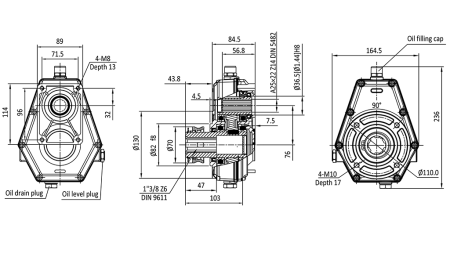

ROZMĚRY

POUŽÍVACÍ NÁVOD

1. Určení použití

Převodovka je mechanický přenos, který zvyšuje otáčky výstupního hřídele a umožňuje pohon hydraulického ozubeného čerpadla přes PTO hřídel traktoru.

Používá se pro pohon:

- hydraulických jednotek,

- lesních navijáků,

- štípačů dřeva,

- jiného hydraulického vybavení.

2. Poloha instalace

Převodovka musí být instalována ve správné pracovní poloze, aby bylo zajištěno správné mazání ozubených kol. Doporučuje se horizontální instalace, proto by měla být pumpa a převodovka vyrovnány horizontálně.

Důležité:

- převodovka musí být vždy instalována tak, aby byl olej uvnitř skříně v kontaktu s převody,

- dlouhodobý provoz v obrácené poloze není povolen,

- převodovka musí být mechanicky podepřena (nesmí viset pouze na PTO hřídeli).

3. Směr otáčení

Před instalací zkontrolujte směr otáčení PTO hřídele a požadovaný směr otáčení hydraulického čerpadla.

Nesprávný směr otáčení může způsobit poškození čerpadla, selhání těsnění a špatný průtok oleje.

4. Olejové mazání

Převodovka musí být uvnitř skříně kontinuálně mazána olejem, aby bylo zajištěno správné fungování ozubených kol. Doporučeným mazivem je převodový olej SAE 90.

Převodovka musí být naplněna olejem až po kontrolní hladinu.

Před prvním použitím odstraňte plnicí zátku, naplňte jednotku olejem až k označené hladině a zátku uzavřete.

Před každým použitím zkontrolujte hladinu oleje. První výměna oleje se doporučuje po 50 provozních hodinách a poté každých 1500 provozních hodin nebo jednou ročně.

5. Provozní teplota

Normální provozní teplota skříně převodovky je mezi 50 a 80 °C. Pokud překročí 90 °C, zkontrolujte hladinu oleje, zatížení a vyrovnání.

6. Údržba a možné problémy
