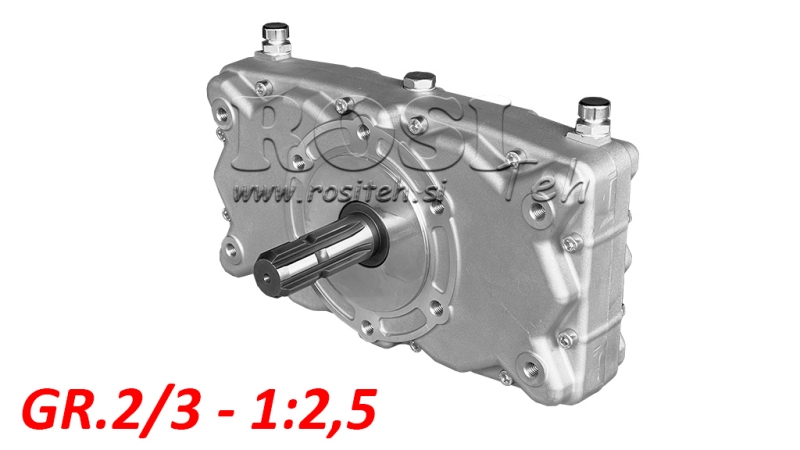

DVOJITÝ MULTIPLIKÁTOR GR.2/3 -1:2,5 - SAMČÍ PRIPOJENÍ

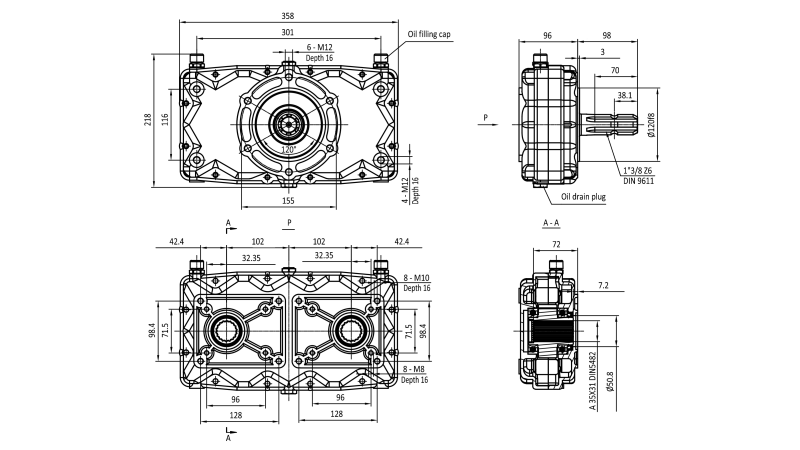

ROZMĚRY

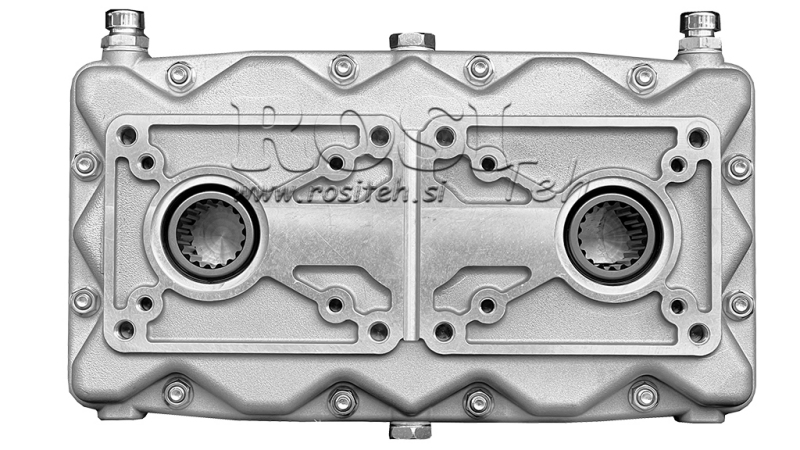

Zvláštností dvojité převodovky je, že k ní lze připojit dvě čerpadla přes jeden pohon, který následně generuje průtok oleje hydraulickým systémem.

NÁVOD K POUŽITÍ

1. Určení použití

Převodovka je mechanický převod, který zvyšuje otáčky výstupní hřídele a umožňuje provoz hydraulického ozubeného čerpadla přes PTO hřídel traktoru.

Používá se k pohonu:

- hydraulických agregátů,

- lesních navijáků,

- štípačů dřeva,

- dalších hydraulických zařízení.

2. Montážní poloha

Převodovka musí být namontována ve správné pracovní poloze pro zajištění řádného mazání kol. Doporučuje se horizontální montáž, takže čerpadlo i převodovka by měly být vodorovně vyrovnány.

Důležité:

- převodovka musí být vždy namontována tak, aby olej uvnitř karteru byl v kontaktu s ozubeným převodem,

- dlouhodobý provoz v obrácené poloze není povolen,

- převodovka musí být mechanicky podepřena (nesmí viset pouze na PTO hřídeli).

3. Směr otáčení

Před montáží zkontrolujte směr otáčení hřídele PTO a požadovaný směr otáčení hydraulického čerpadla.

Nesprávný směr otáčení může způsobit poškození čerpadla, selhání těsnění a špatný průtok oleje.

4. Mazání olejem

Převodovka musí být uvnitř karteru neustále mazána olejem, aby byla zajištěna správná funkce ozubených kol. Doporučeným mazivem je převodový olej SAE 90.

Převodovka musí být naplněna olejem do kontrolní úrovně.

Před prvním použitím odšroubujte plnicí zátku, naplňte jednotku olejem po značku hladiny a zátku uzavřete.

Před každým použitím zkontrolujte hladinu oleje. První výměna oleje se doporučuje po 50 provozních hodinách, pak každých 1500 hodin provozu nebo jednou ročně.

5. Provozní teplota

Normální provozní teplota karteru převodovky je mezi 50 a 80 °C. Pokud překročí 90 °C, zkontrolujte hladinu oleje, zatížení a vyrovnání.

6. Údržba a možné problémy
