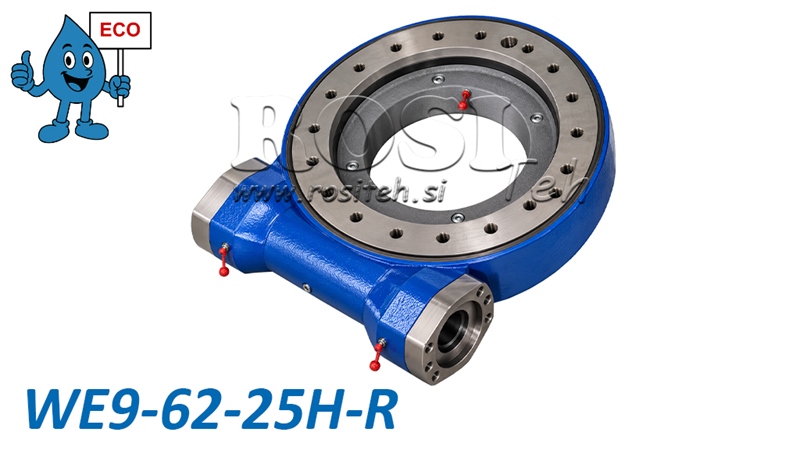

ŠNEKOVÝ OTOČNÝ POHON SÉRIE WEA9 - 8 kNm - PŘEVODOVÝ POMĚR 62:1 - ECO
| Technické informace | |
| Dodavatel: | Čína |
| Záruka: | 6 měsíců |
| Vrácení nebo výměna: | 14 dní |
| Hmotnost produktu: | 50 kg |
| Model: | WEA9 - ECO |
| Statická axiální únosnost: | 578 kN |
| Statická radiální únosnost: | 215 kN |
| Rozsah otáčení: | 360° (nepřetržité) |
| Převodový poměr: | 62:1 |
| Maximální výstupní otáčky: | ≤ 2 rpm |
| Klopný moment: | 35,6 kNm |
| Vůle: | ≤ 0,15° |
| Vnější průměr otočné jednotky: | 342 mm |
| Přídržný moment: | 38,7 kNm |
| Vstupní hřídel: | Ø25 mm |
| Výstupní krouticí moment: | 8 kNm |
Popis
Šnekové otočné pohony řady WEA z naší řady ECO nabízejí výkonné, robustní a cenově výhodné řešení pro řízené otáčení těžkých konstrukcí a strojů. Kombinují šnekovou převodovku a otočné ložisko v kompaktní jednotce, což umožňuje přenos vysokého krouticího momentu při současném zachycení axiálního, radiálního a klopného zatížení.
Řada WEA ECO nabízí vynikající poměr ceny a výkonu a je vhodná pro použití v zemědělských, lesnických, stavebních a průmyslových strojích, kde je vyžadován vysoký rotační krouticí moment a přesné polohování břemene.
Jak funguje šnekový otočný pohon
Šnekový otočný pohon pracuje na principu šnekového převodu, ve kterém šnek pohání ozubený otočný věnec. Tato konstrukce zajišťuje vysoký převodový poměr, vysoký výstupní krouticí moment a pomalé, plynulé a řízené otáčení. Pohon lze provozovat pomocí vhodného hydromotoru. Jeho konstrukce umožňuje nepřetržité otáčení o 360°, zatímco integrované otočné ložisko zachycuje vysoké axiální a radiální síly i klopné momenty, díky čemuž je pohon vhodný pro náročné provozní podmínky.
Hlavní výhody
-
Řada ECO – cenově dostupné řešení s vynikajícím poměrem ceny a výkonu.
-
Vysoký výstupní krouticí moment pro otáčení těžkých konstrukcí a břemen.
-
Kompaktní a robustní konstrukce s integrovaným otočným ložiskem.
-
Možnost nepřetržitého otáčení o 360°.
-
Přesné a řízené otáčení s vysokým převodovým poměrem.
-
Vysoká axiální a radiální únosnost.
-
Vysoká odolnost vůči klopným momentům.
-
Vysoce kvalitní materiály a tepelně zpracované převodové komponenty.
-
Široká řada modelů pro různá zatížení a aplikace.
Použití
Šnekové otočné pohony řady WEA ECO se používají v různých odvětvích, zejména v aplikacích vyžadujících spolehlivé otáčení a polohování těžkých strojních dílů a sestav.
-
Lesnická technika – lesnické vyvážecí přívěsy, jeřáby a otočné konstrukce.
-
Zemědělská technika – otočná ramena, přídavná zařízení a zemědělské vybavení.
-
Stavební stroje – jeřáby, zdvihací zařízení a otočné plošiny.
-
Průmyslová zařízení – polohovací zařízení, otočné stoly a systémy manipulace s materiálem.
-
Dopravní a speciální vozidla – otočné sestavy a nástavby montované na vozidla.
Materiály a konstrukce
Šnekové otočné pohony řady WEA ECO jsou vyráběny z vysoce kvalitních ocelí, které zajišťují mechanickou pevnost, odolnost proti opotřebení a dlouhou životnost při správné údržbě.
Převodové komponenty mohou být vyráběny z ocelí jakosti 45, 50Mn, 42CrMo nebo 42CrMo4, zatímco šneky mohou být vyrobeny z oceli 42CrMo nebo 20CrMoTi. Vybrané komponenty jsou tepelně zpracovány pro zvýšení tvrdosti a odolnosti proti opotřebení.
Tvrdost kalených povrchů oběžných drah se pohybuje od 55 do 62 HRC, zatímco povrchová tvrdost sestavy šnekového převodu se pohybuje od 58 do 62 HRC.
Šnekový otočný pohon je z výroby předmazán.
Rozměry WEA09 - ECO

Diagram mezního zatížení
Diagram zobrazuje přípustné kombinace axiálního zatížení a klopného momentu pro šnekový otočný pohon WEA9 . Se zvyšujícím se axiálním zatížením se přípustný klopný moment snižuje. Pro správný výběr a bezpečný provoz otočného pohonu je nutné dodržet mezní hodnoty zatížení stanovené výrobcem.

Vodorovná osa: Axiální zatížení v kN.
Svislá osa: Klopný moment v kNm.
Stínovaná oblast: Přípustné kombinace zatížení podle diagramu výrobce.
Mezní křivka: Maximální přípustné kombinované zatížení, které nesmí být překročeno.
