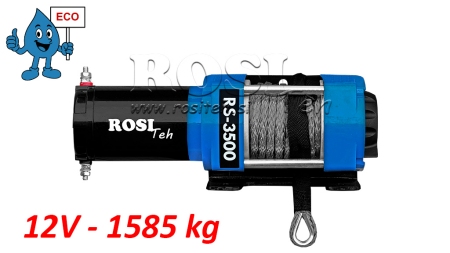

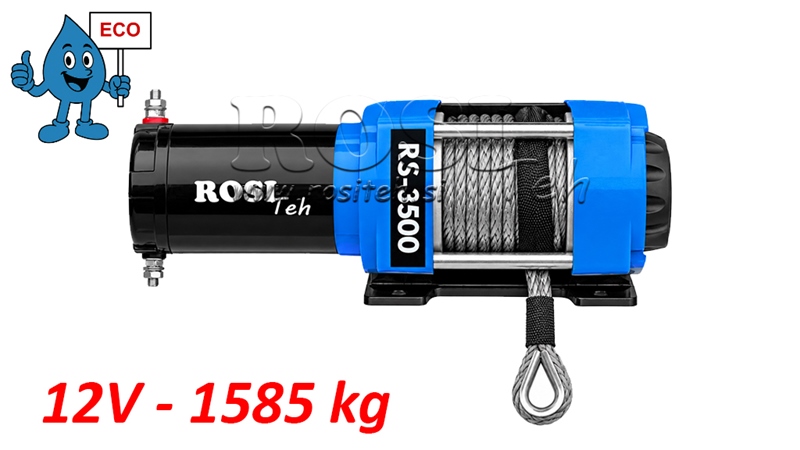

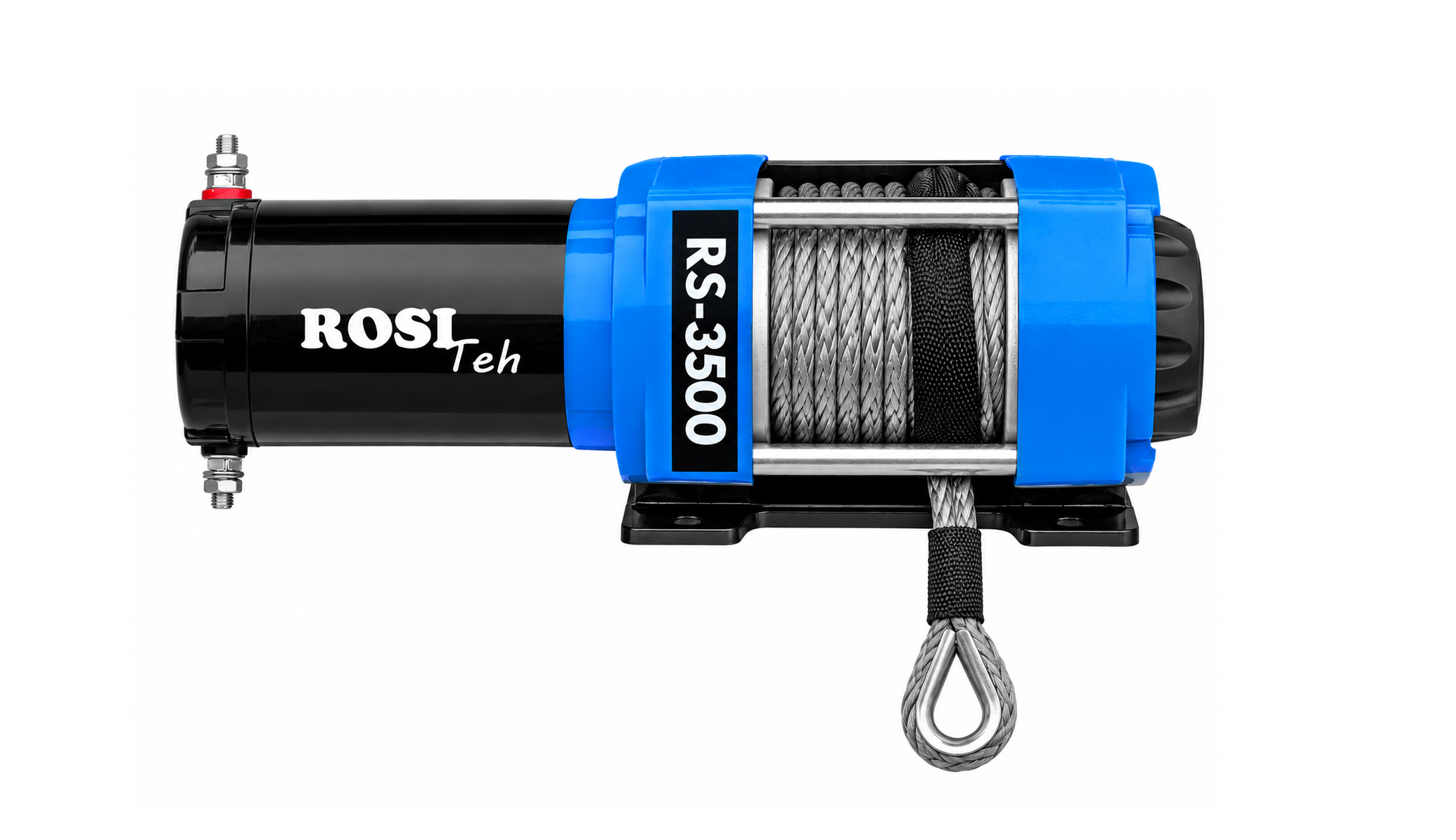

12 V ELEKTRICKÝ NAVIJÁK RS-3500 - 1585 kg - SYNTETICKÉ LANO - ECO
| Technické informace | |
|
Dodavatel: |
Čína |
| Vrácení nebo výměna: | 14 dní |
| Záruka: | 6 měsíců |
| Hmotnost: | 8,5 kg |
| Tažná síla: | 1585 kg (3500 lbs) |
| Napájení: | Elektrické (z baterie nebo akumulátoru) |
| Napětí: | 12 V (DC) |
| Doporučená baterie: | Minimálně 12 Ah |
| Ovládání: | Kabelové a bezdrátové dálkové ovládání |
| Motor: | 3,5 HP (utěsněný) |
| Převodovka: | Dvoustupňová planetová |
| Převodový poměr: | 271:1 |
| Spojka: | Otočný čep |
| Rozměry: | 320 mm x 114 mm x 120 mm |
| Průměr a délka bubnu: | 38 mm × 74 mm |
| Montážní plocha: | 76,2 mm x 124 mm |
| Tažné lano: | Syntetické lano (5 mm x 10 m) |
Popis:
Elektrický naviják RS-3500 (12V) je spolehlivé a cenově dostupné řešení z naší řady ECO, určené pro tahání středně těžkých břemen. RS-3500 je vhodný pro ATV a UTV, menší přívěsy, lodě, lesnické práce a další pomocné úkony, kde je vyžadován kontrolovaný a bezpečný tah.
Naviják pracuje s napájením 12 V DC a poskytuje jmenovitou tažnou kapacitu až 1585 kg (3500 lbs) na první vrstvě syntetického lana. Se zvyšujícím se počtem vrstev lana na bubnu se dostupná tažná kapacita postupně snižuje, což je charakteristické pro všechny bubnové navijáky.
Nejčastější použití:
- Vyprošťování vozidel (když ATV, UTV nebo menší vozidlo uvízne v blátě, sněhu nebo ve strmém terénu).
- Tahání klád a materiálu (přemísťování klád, větví nebo jiných břemen na kratší vzdálenosti, zejména v obtížně přístupném terénu).
- Pomoc s loděmi a přívěsy (natažení lodi na přívěs nebo pomoc při polohování nákladu).
- Zemědělské a lesnické práce (přemísťování zařízení, strojů nebo břemen tam, kde není k dispozici traktor nebo větší naviják).
- Montážní a servisní práce (přesné polohování nebo vyrovnávání součástí při montáži).
Proč použít elektrický naviják místo ručního tahu?
- vyšší bezpečnost
- plynulá a kontrolovaná tažná síla
- snížené riziko zranění obsluhy
- rychlejší a efektivnější práce
Pro těžší břemena nebo když se břemeno nachází ve větší vzdálenosti, doporučujeme použít kladku, která umožňuje:
- zvýšit tažnou kapacitu,
- snížit zatížení navijáku,
- prodloužit životnost navijáku.
Balení obsahuje:
- elektrický naviják RS-3500 ECO,
- syntetické lano,

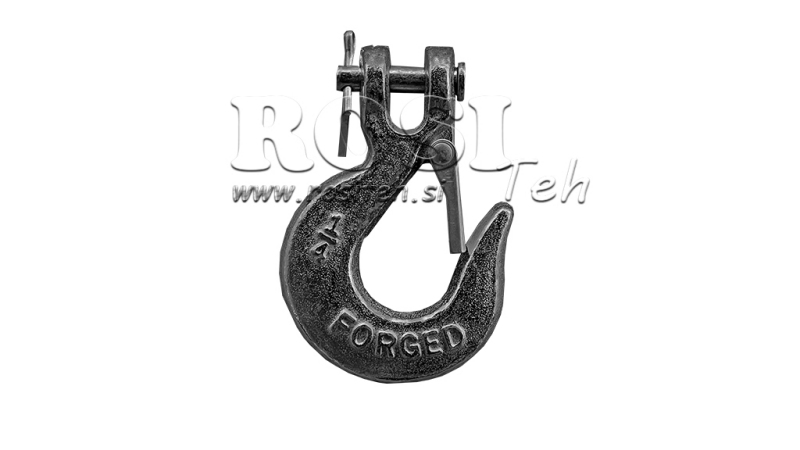

- hák pro syntetické lano,

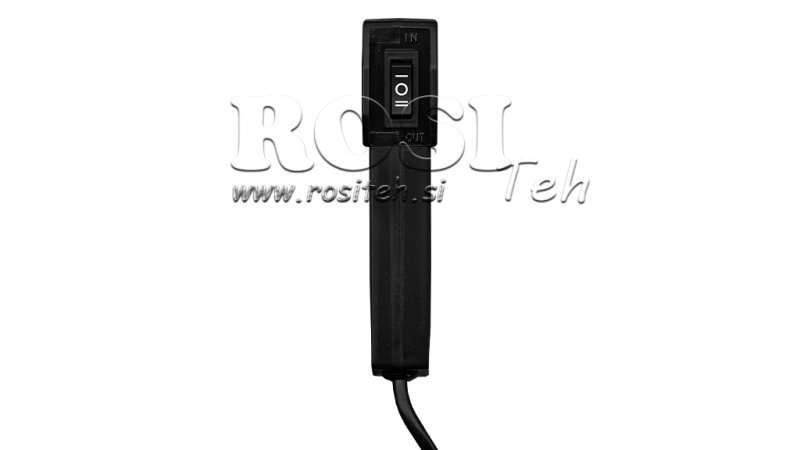

- kabelové a bezdrátové dálkové ovládání,
- přijímač a elektrické připojovací kabely,
- válečkové vodítko lana,
- montážní šrouby.
Výběr kabelů a pojistek pro připojení navijáku podle modelu
| Model | Napětí | Pojistka | Vzdálenost mezi navijákem a baterií | |||
| (V) | (A) | 0–2 m | 2–4 m | 4–6 m | 6–8 m | |
| RS-2500 |
12 |
150 | 16 mm² | 25 mm² | 35 mm² | 50 mm² |
| RS-3500 | 200 | 25 mm² | 35 mm² | 50 mm² | 70 mm² | |
| RS-8000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
| RS-12000 | 500 | 70 mm² | 95 mm² | 120 mm² | 150 mm² | |
| RS-12000 |
24 |
250 | 35 mm² | 50 mm² | 70 mm² | 95 mm² |
| RS-20000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
Poznámka: Pro napájení elektrického navijáku používejte kvalitní měděné kabely s odpovídajícím průřezem. Se zvětšující se vzdáleností mezi baterií a navijákem je kvůli úbytku napětí nutný větší průřez kabelu. Uvedené hodnoty představují doporučené minimální průřezy kabelů. Skutečná velikost kabelu závisí na maximálním proudovém odběru navijáku, délce kabelu, provozních podmínkách, teplotě a způsobu instalace. Vzdálenost uvedená v tabulce představuje jednosměrnou vzdálenost mezi baterií a navijákem.

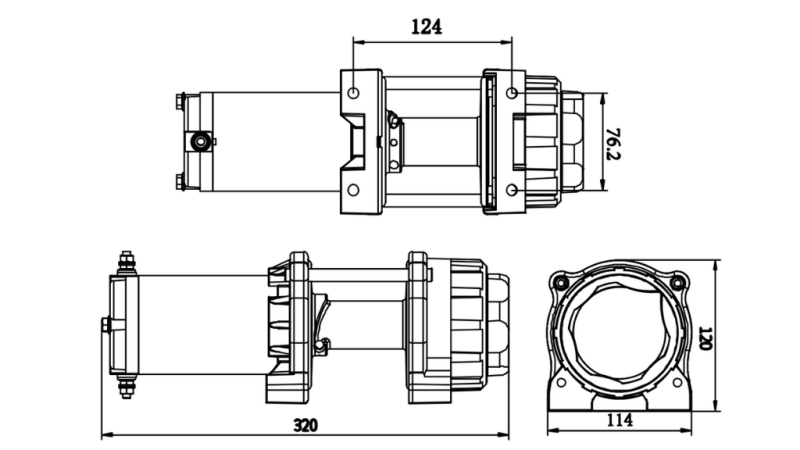

Rozměry

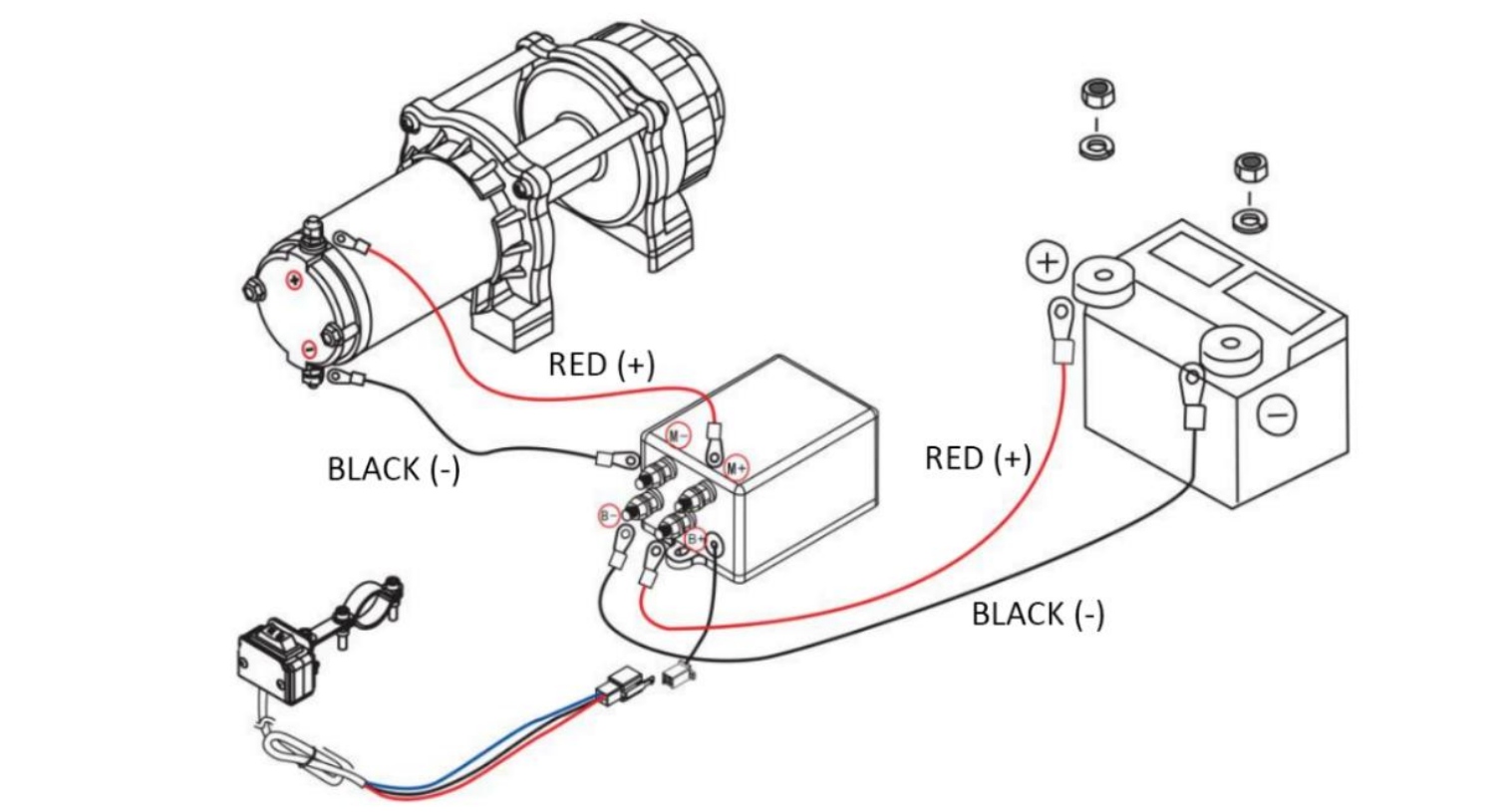

Schéma zapojení

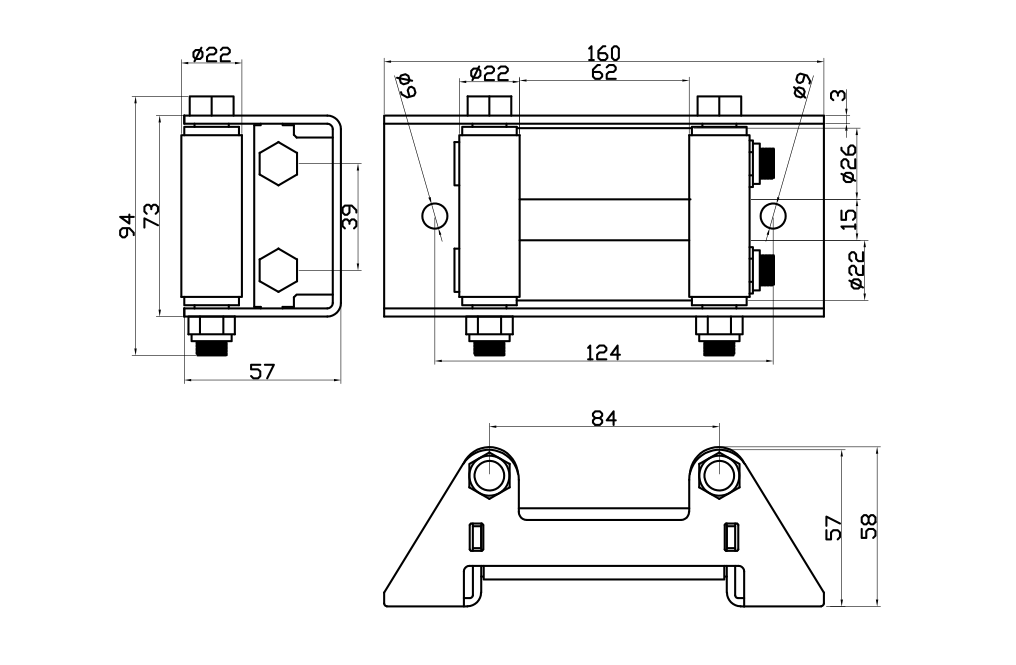

Rozměry válečkového vodítka lana
| TAŽNÁ KAPACITA A KAPACITA LANA PODLE VRSTVY | |||||
| Vrstva syntetického lana | 1 | 2 | 3 | 4 | |
| Jmenovitá tažná kapacita | (kg) | 1585 | 1331 | 1145 | 1005 |
| Syntetické lano podle vrstvy | (m) | 2.6 | 5.7 | 9.1 | 13 |
| RYCHLOST LANA A PROUDOVÝ ODBĚR – PRVNÍ VRSTVA LANA | ||||||
| Tažná síla | (kg) | 0 | 450 | 900 | 1130 | 1585 (max.) |
| Rychlost lana | (m/min) | 4.4 | 3 | 2.5 | 2.2 | 1.8 |
| Proudový odběr | (A) | 35 | 92 | 120 | 150 | 180 |
