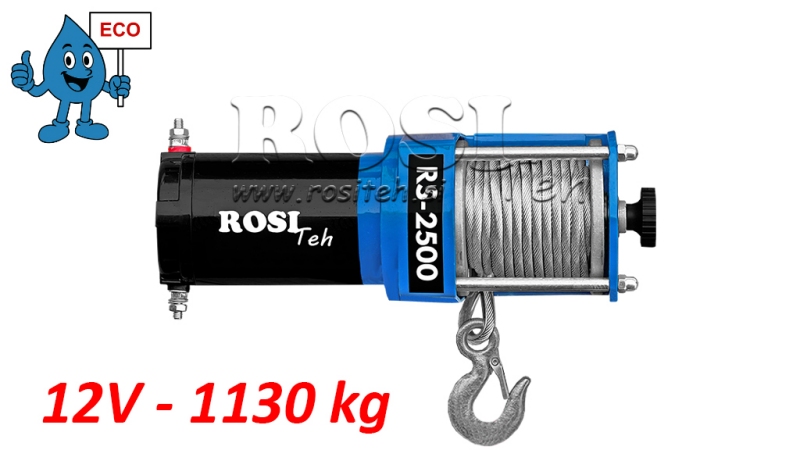

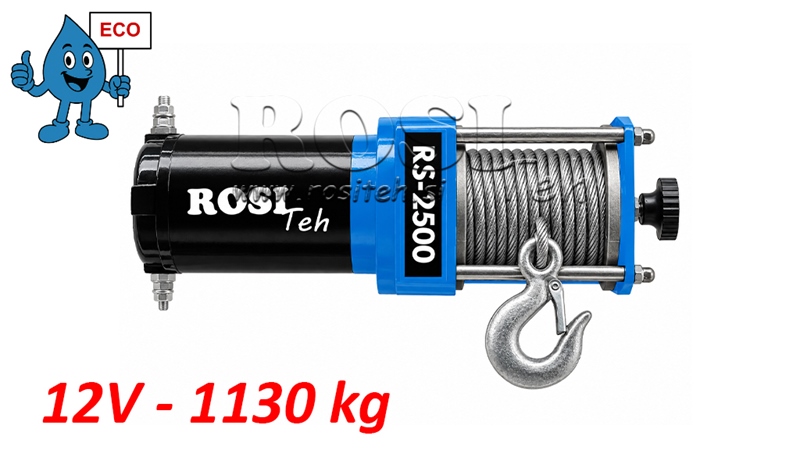

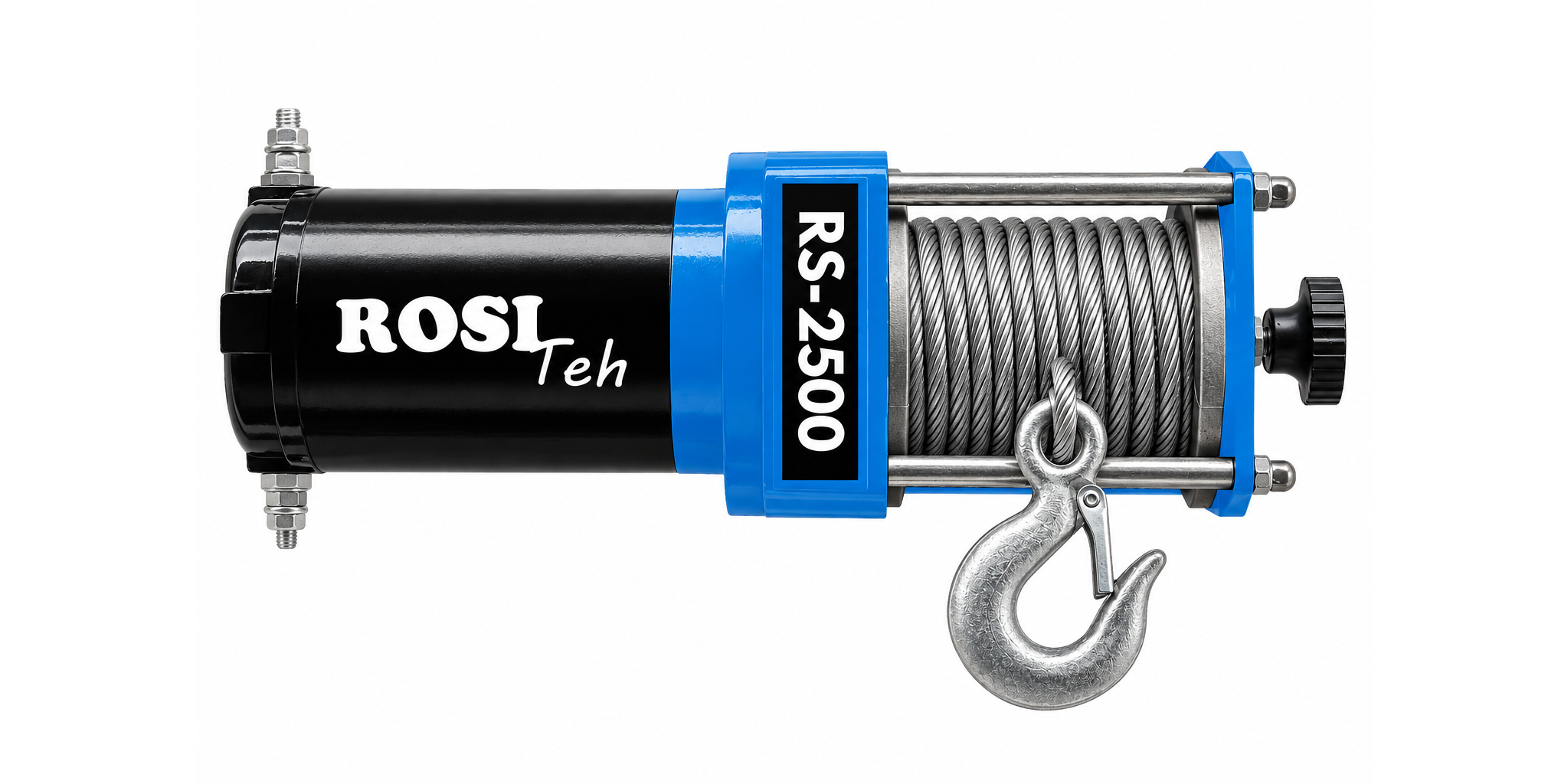

12 V ELEKTRICKÝ NAVIJÁK RS-2500 - 1130 kg - ECO
| Technické informace | |
|
Dodavatel: |
Čína |
| Vrácení nebo výměna: | 14 dní |
| Záruka: | 6 měsíců |
| Hmotnost: | 7,5 kg |
| Tažná síla: | 1130 kg (2500 lbs) |
| Napájení: | Elektrické (z baterie nebo akumulátoru) |
| Napětí: | 12 V (DC) |
| Doporučená baterie: | Minimálně 12 Ah |

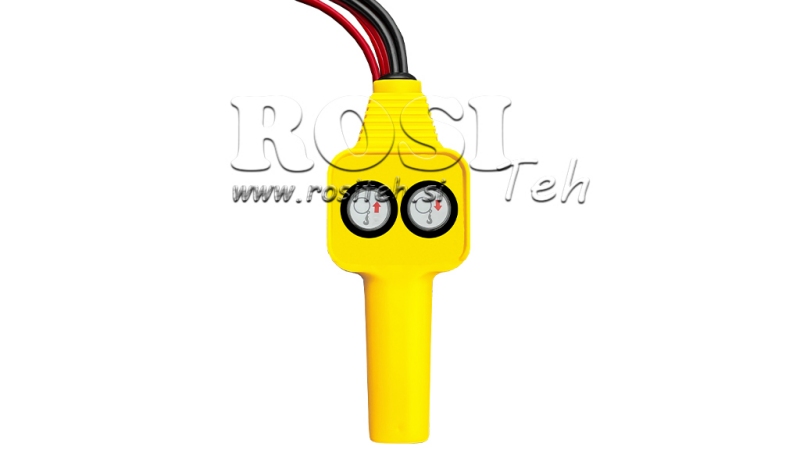

| Ovládání: | Kabelové dálkové ovládání |
| Motor: | 3,0 HP (utěsněný) |
| Převodovka: | Jednostupňová planetová |
| Převodový poměr: | 153:1 |
| Spojka: | Posuvný kolík |
| Rozměry: | 338 mm × 123 mm × 118 mm |
| Průměr a délka bubnu: | 38 mm × 72 mm |
| Montážní plocha: | 80 mm × 130 mm |
| Tažné lano: | Pozinkované ocelové lano (4,8 mm x 9,5 m) |
Popis:
Elektrický naviják RS-2500 (12V) je spolehlivé a cenově dostupné řešení z naší řady ECO, určené pro tažení lehkých až středně těžkých břemen. RS-2500 je vhodný pro čtyřkolky ATV a pracovní vozidla UTV, malé přívěsy, lodě, lesnické práce a další pomocné aplikace, kde je vyžadováno kontrolované a bezpečné tažení.
Naviják pracuje s napájením 12 V DC a poskytuje jmenovitou tažnou sílu až 1130 kg (2500 lbs) na první vrstvě ocelového lana. Se zvyšujícím se počtem vrstev lana na bubnu se dostupná tažná síla postupně snižuje, což je typické pro všechny bubnové navijáky.
Nejčastější použití:
- Vyprošťování vozidel (když čtyřkolka ATV, UTV nebo menší vozidlo uvízne v blátě, sněhu nebo ve strmém terénu).
- Tažení dřeva a materiálů (přesun kmenů, větví nebo jiných břemen na kratší vzdálenosti, zejména v obtížně přístupném terénu).
- Manipulace s loděmi a přívěsy (natažení lodi na přívěs nebo pomoc při polohování nákladu).
- Zemědělské a lesnické práce (přesun zařízení, strojů nebo břemen tam, kde není k dispozici traktor nebo větší naviják).
- Montážní a servisní práce (přesné polohování nebo vyrovnání komponentů při montáži).
Proč použít elektrický naviják místo ručního tažení?
- vyšší bezpečnost
- plynulá a kontrolovaná tažná síla
- nižší riziko poranění uživatele
- rychlejší a efektivnější provoz
Pro těžší břemena nebo delší tažné vzdálenosti doporučujeme použít vratnou kladku, která umožňuje:
- zvýšit tažnou sílu,
- snížit zatížení navijáku,
- prodloužit životnost navijáku.
Balení obsahuje:
- elektrický naviják RS-2500 ECO,

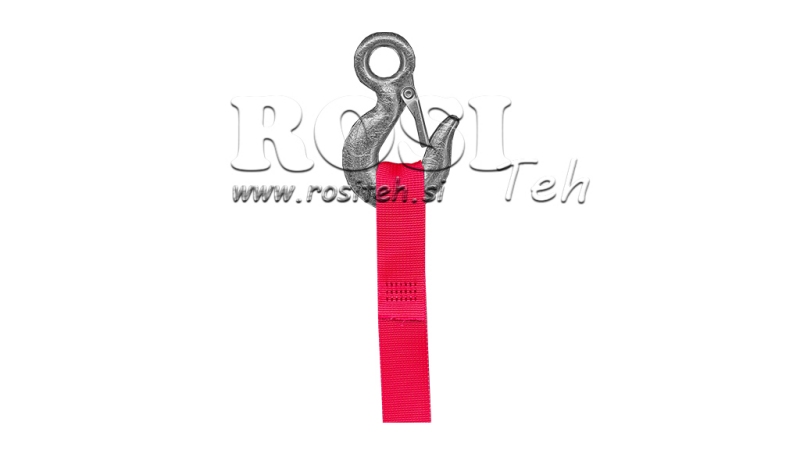

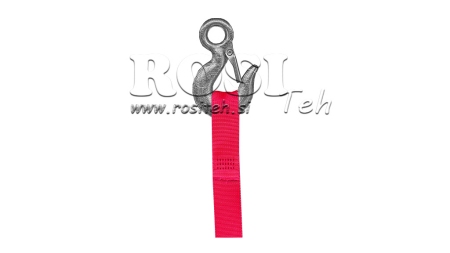

- ocelové lano s hákem,
- kabelové dálkové ovládání s kabely pro elektrické zapojení,
- montážní šrouby.
Výběr kabelů a pojistek pro připojení navijáku podle modelu
| Model | Napětí | Pojistka | Vzdálenost mezi navijákem a baterií | |||
| (V) | (A) | 0–2 m | 2–4 m | 4–6 m | 6–8 m | |
| RS-2500 |
12 |
150 | 16 mm² | 25 mm² | 35 mm² | 50 mm² |
| RS-3500 | 200 | 25 mm² | 35 mm² | 50 mm² | 70 mm² | |
| RS-8000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
| RS-12000 | 500 | 70 mm² | 95 mm² | 120 mm² | 150 mm² | |
| RS-12000 |
24 |
250 | 35 mm² | 50 mm² | 70 mm² | 95 mm² |
| RS-20000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
Poznámka: Pro napájení elektrického navijáku používejte kvalitní měděné kabely s odpovídajícím průřezem. Se zvyšující se vzdáleností mezi baterií a navijákem je kvůli úbytku napětí vyžadován větší průřez kabelu. Uvedené hodnoty představují doporučené minimální průřezy kabelů. Skutečná velikost kabelu závisí na maximálním proudu navijáku, délce kabelu, provozních podmínkách, teplotě a způsobu instalace. Vzdálenost uvedená v tabulce představuje jednosměrnou vzdálenost mezi baterií a navijákem.

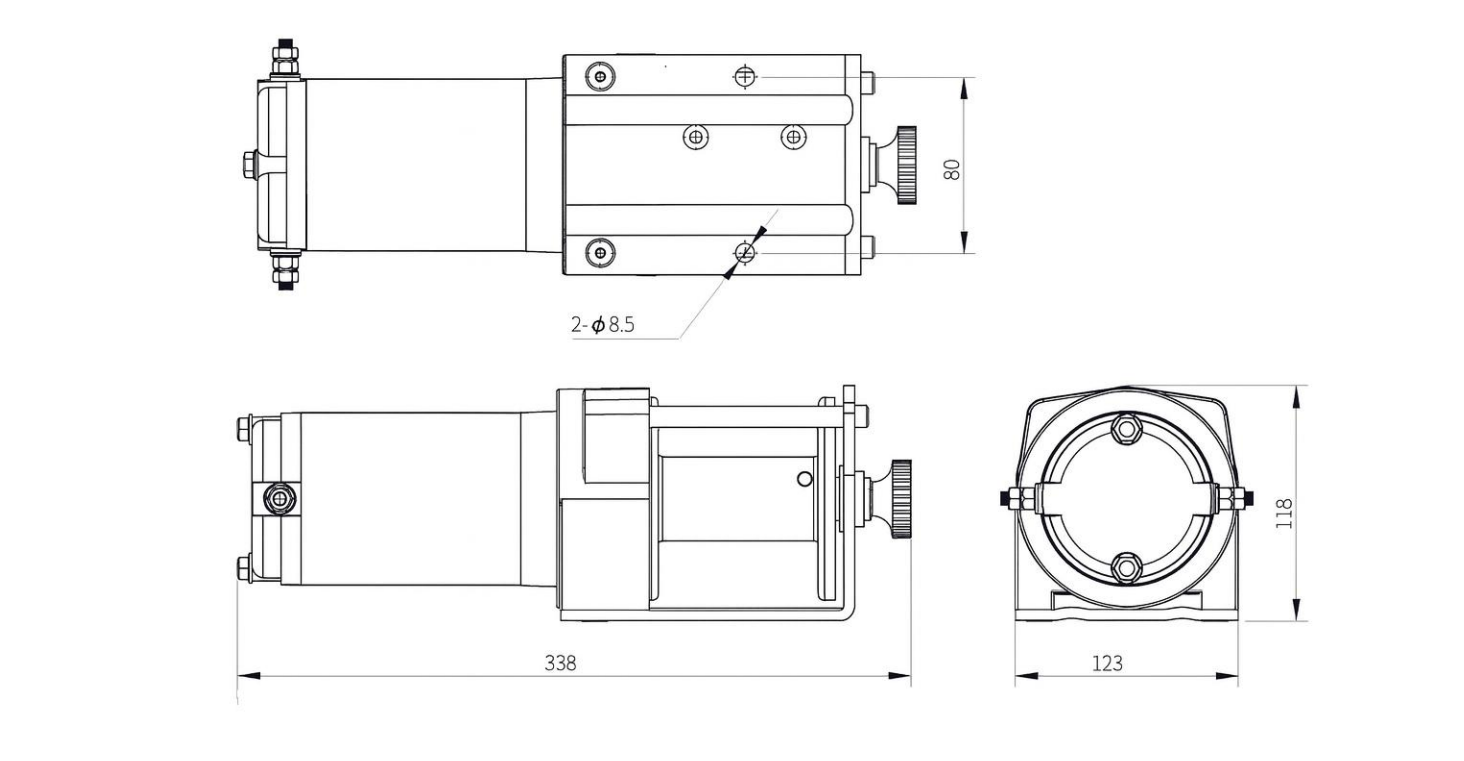

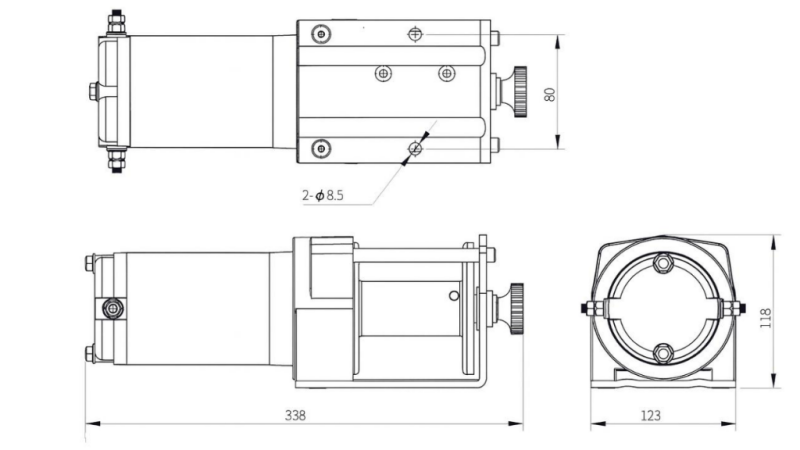

Rozměry

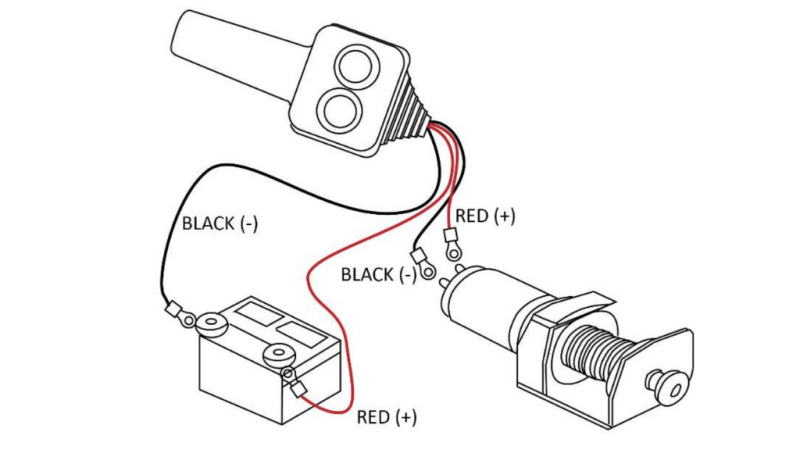

Schéma zapojení
| TAŽNÁ SÍLA A KAPACITA LANA PODLE VRSTVY | ||||||
| Vrstva ocelového lana | 1 | 2 | 3 | 4 | 5 | |
| Jmenovitá tažná síla | (kg) | 1130 | 1075 | 889 | 756 | 662 |
| Kapacita ocelového lana podle vrstvy | (m) | 2.7 | 4.9 | 7.8 | 11.3 | 13 |
| RYCHLOST LANA A ODBĚR PROUDU – PRVNÍ VRSTVA | |||||
| Tažná síla | (kg) | 0 | 450 | 900 | 1130 (max) |
| Rychlost lana | (m/min) | 3.2 | 2.29 | 1.1 | 0.7 |
| Odběr proudu | (A) | 11 | 60 | 92 | 150 |
