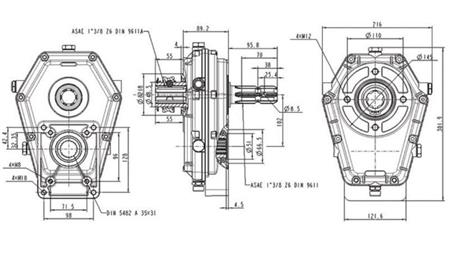

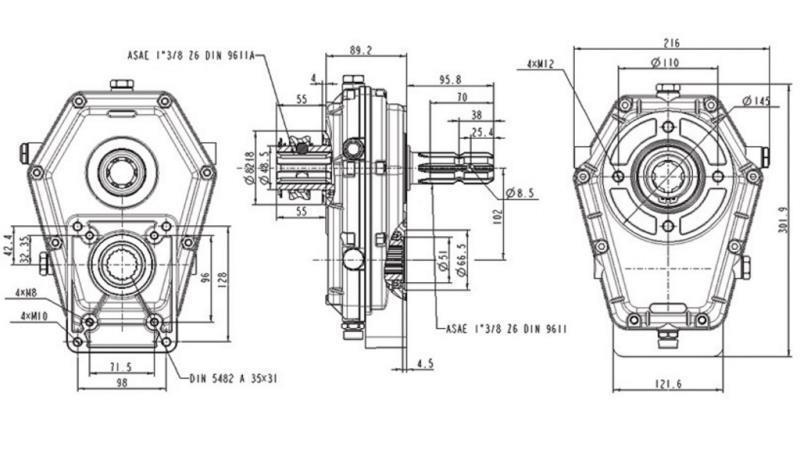

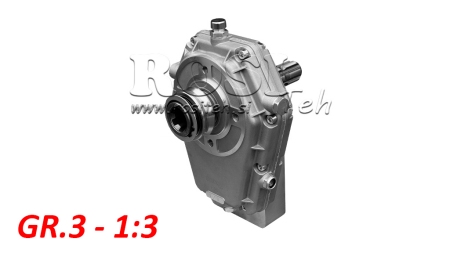

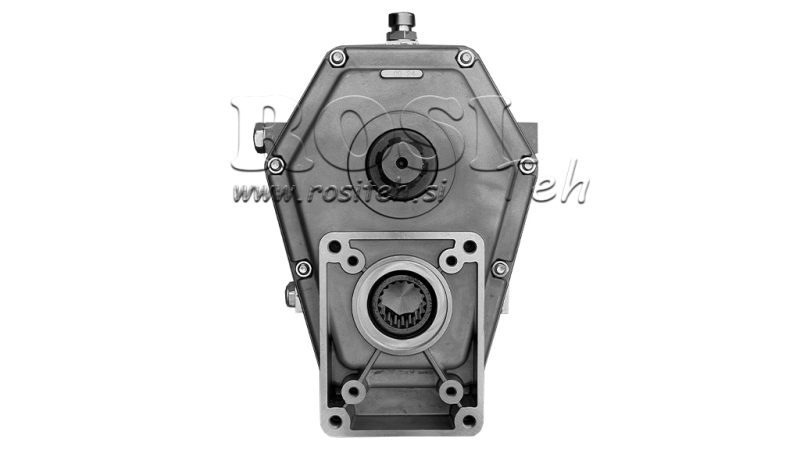

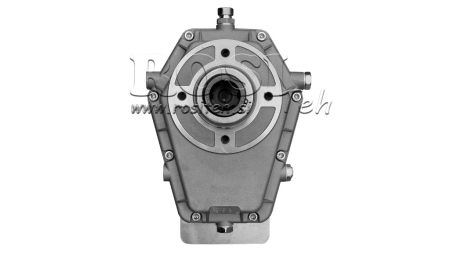

PŘEVODOVKA GR.3 -1:3 ŽENSKÝ VSTUP - MUŽSKÝ VÝSTUP

POKYNY K POUŽITÍ

1. Určení použití

Rozvaděč je mechanický převod, který zvyšuje otáčky výstupního hřídele a umožňuje provoz hydraulického ozubeného čerpadla pomocí hřídele PTO traktoru.

Je použit pro pohon:

- hydraulických jednotek,

- lesnických navijáků,

- štípačů dřeva,

- dalšího hydraulického zařízení.

2. Montážní poloha

Rozvaděč musí být namontován ve správné provozní poloze, aby bylo zajištěno správné mazání ozubených kol. Doporučuje se vodorovná montáž, takže čerpadlo a převodovka by měly být vodorovně zarovnány.

Důležité:

- převodovka musí být vždy namontována tak, aby byl olej uvnitř skříně v kontaktu s ozubeným převodem,

- dlouhodobý provoz v obrácené poloze není povolen,

- převodovka musí být mechanicky podepřena (nesmí viset pouze na hřídeli PTO).

3. Směr otáčení

Před instalací zkontrolujte směr otáčení hřídele PTO a požadovaný směr otáčení hydraulického čerpadla.

Nesprávný směr otáčení může způsobit poškození čerpadla, poruchu těsnění a slabý průtok oleje.

4. Olejové mazání

Rozvaděč musí být uvnitř skříně trvale mazán olejem, aby byla zajištěna správná funkce ozubených kol. Doporučeným mazivem je převodový olej SAE 90.

Převodovka musí být naplněna olejem do kontrolní hladiny.

Před prvním použitím odšroubujte plnicí zátku, naplňte převodovku olejem až po značku a zátku uzavřete.

Před každým použitím zkontrolujte hladinu oleje. První výměna oleje se doporučuje po 50 provozních hodinách, dále každých 1500 provozních hodin nebo jednou ročně.

5. Provozní teplota

Normální provozní teplota skříně převodovky je mezi 50 a 80 °C. Pokud překročí 90 °C, zkontrolujte hladinu oleje, zatížení a zarovnání.

6. Údržba a možné problémy
