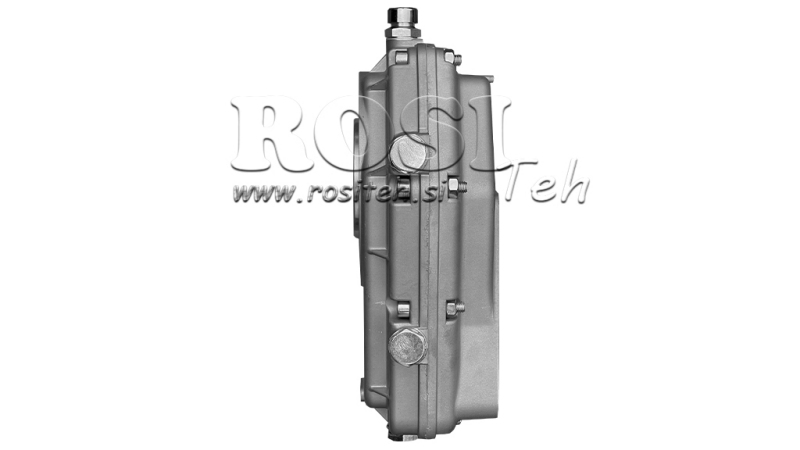

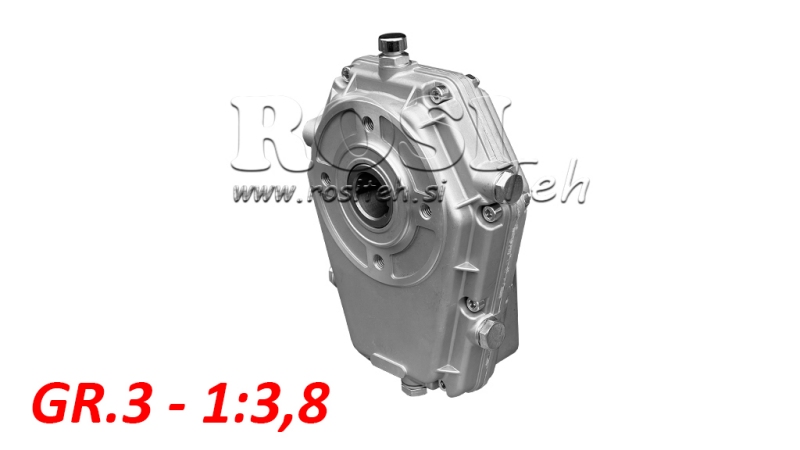

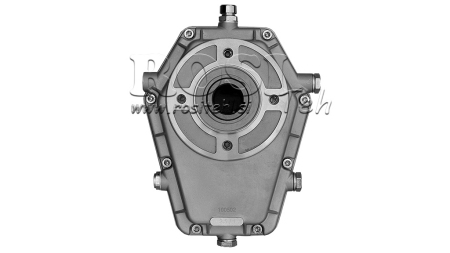

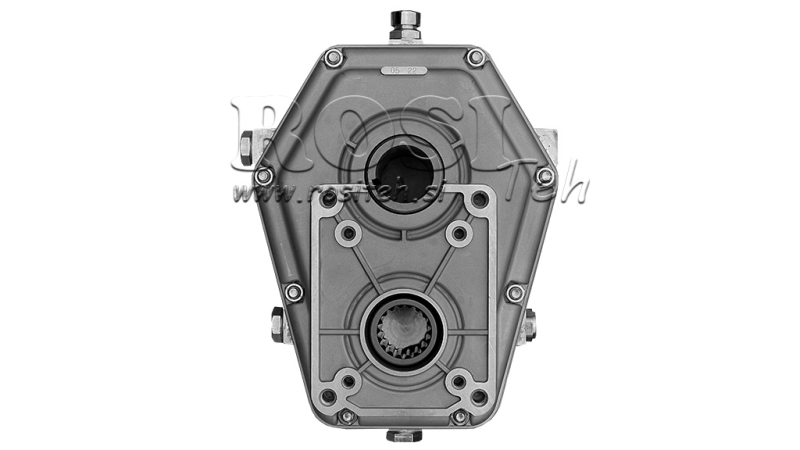

PŘEVODOVKA GR.3 -1:3 OSÍ

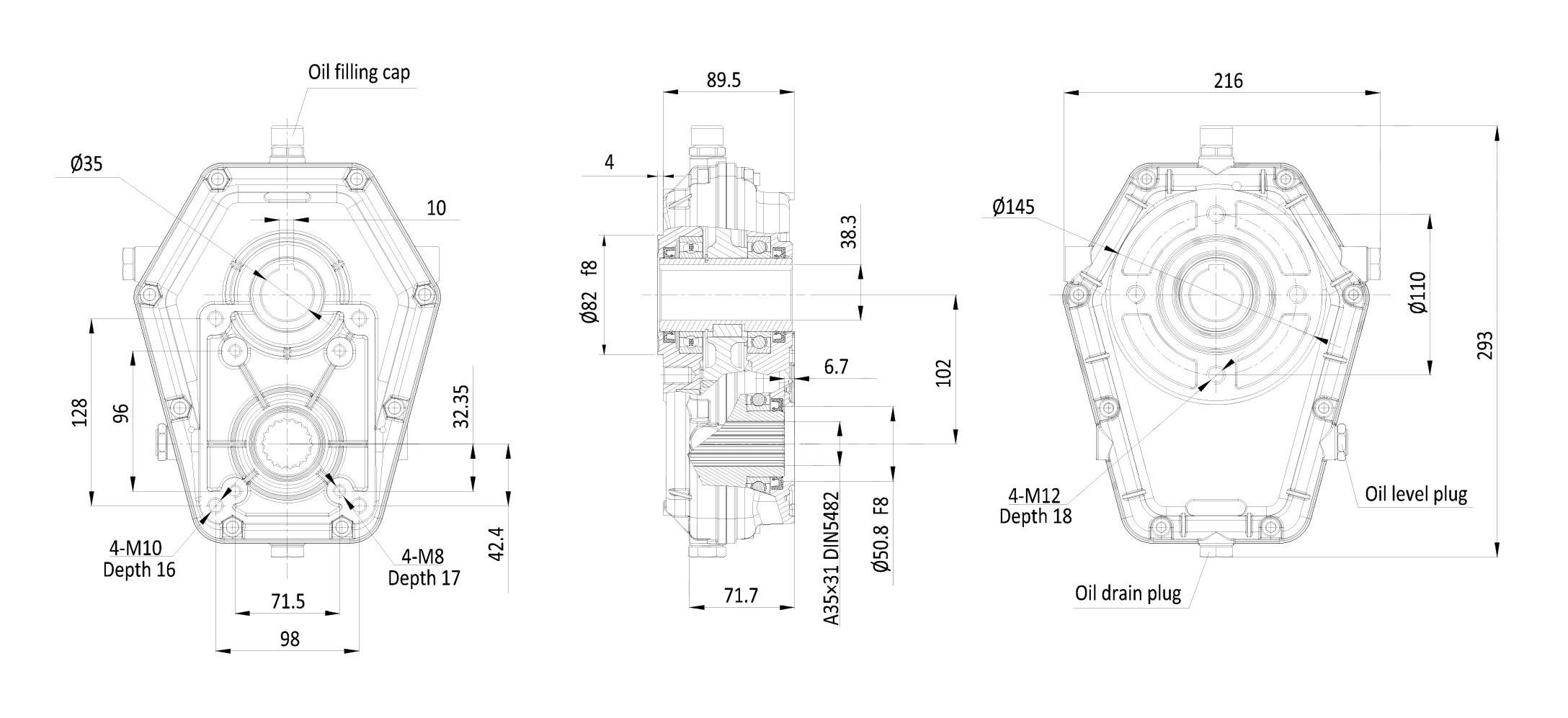

ROZMĚRY

NÁVOD K POUŽITÍ

1. Účel použití

Převodovka je mechanický převod, který zvyšuje otáčky výstupní hřídele a umožňuje provoz hydraulického ozubeného čerpadla přes PTO hřídel traktoru.

Používá se k pohonu:

- hydraulických jednotek,

- lesních navijáků,

- štípačů dřeva,

- jiného hydraulického zařízení.

2. Montážní poloha

Převodovka musí být instalována v správné provozní poloze, aby bylo zajištěno správné mazání ozubených kol. Doporučuje se horizontální instalace, proto by čerpadlo a převodovka měly být vodorovně zarovnány.

Důležité:

- převodovka musí být vždy namontována tak, aby olej uvnitř skříně byl v kontaktu s převody,

- dlouhodobý provoz v obrácené poloze není povolen,

- převodovka musí být mechanicky podepřena (nesmí viset pouze na PTO hřídeli).

3. Směr otáčení

Před montáží zkontrolujte směr otáčení PTO hřídele a požadovaný směr otáčení hydraulického čerpadla.

Nesprávný směr otáčení může způsobit poškození čerpadla, selhání těsnění a špatný tok oleje.

4. Olejové mazání

Převodovka musí být uvnitř skříně trvale mazána olejem, aby byla zajištěna správná funkce převodů. Doporučeným mazivem je převodový olej SAE 90.

Převodovka musí být naplněna olejem až k kontrolnímu stupni.

Před prvním použitím odšroubujte plnicí zátku, naplňte jednotku olejem až po úroveň značky a zátku uzavřete.

Před každým použitím zkontrolujte hladinu oleje. První výměna oleje se doporučuje po 50 provozních hodinách, poté každých 1500 provozních hodin nebo jednou ročně.

5. Provozní teplota

Normální provozní teplota skříně převodovky je mezi 50 a 80 °C. Pokud překročí 90 °C, zkontrolujte hladinu oleje, zatížení a zarovnání.

6. Údržba a možné problémy
