PŘEVODOVKA GR.3 -1:3 MUŽSKÁ

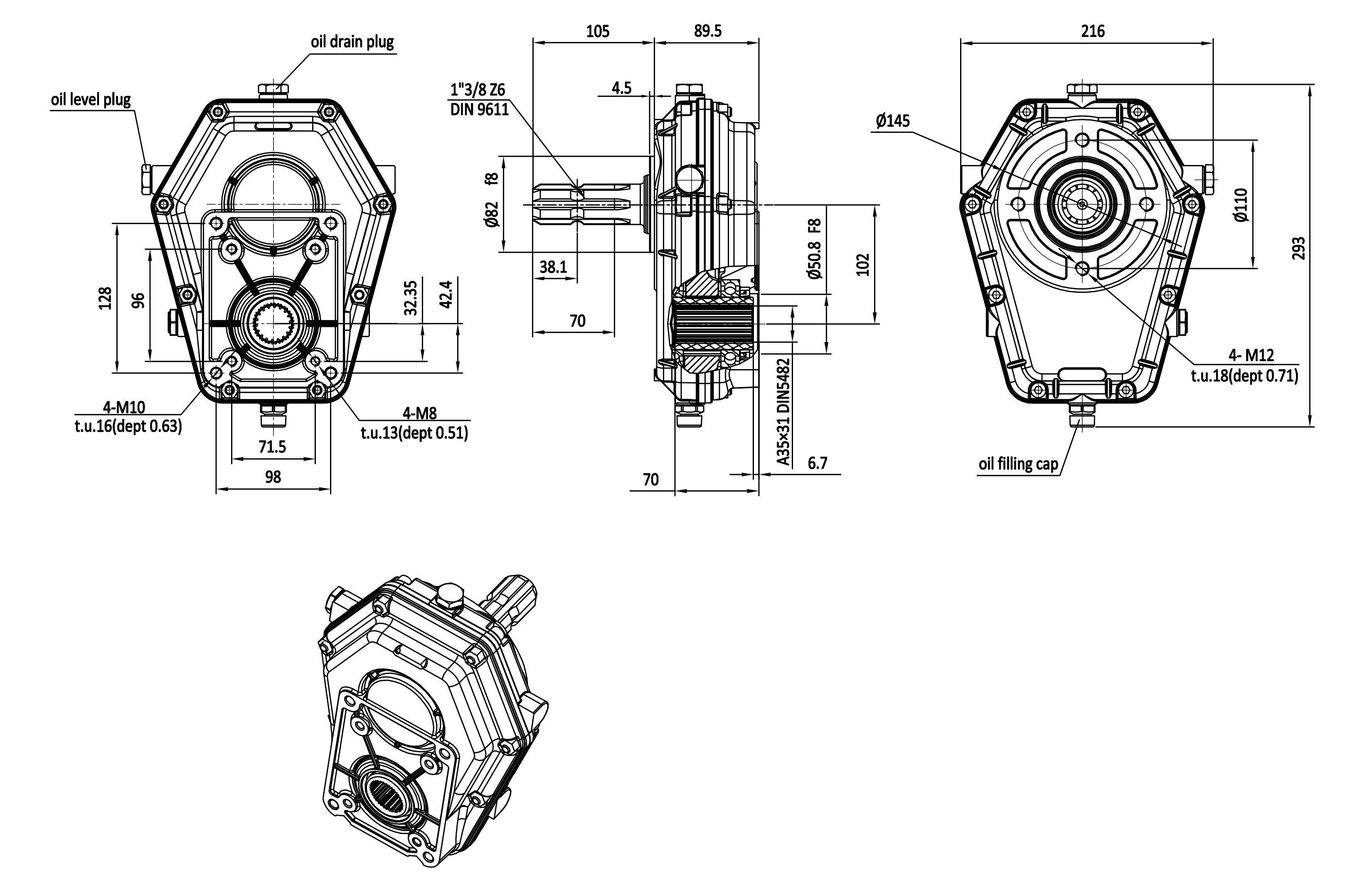

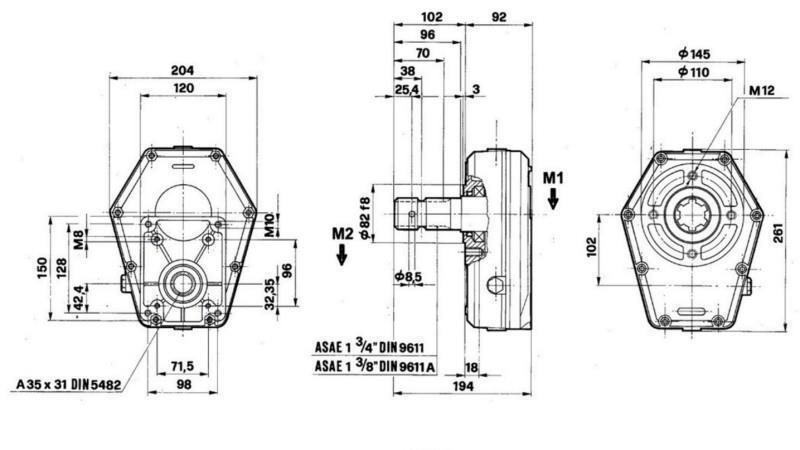

ROZMĚRY

POUŽITÍ

1. Určené použití

Převodovka je mechanický převod, který zvyšuje otáčky výstupního hřídele a umožňuje provoz hydraulické ozubené pumpy přes hřídel PTO traktoru.

Používá se k pohonu:

- hydraulických zařízení,

- lesnických navijáků,

- štípaček dřeva,

- dalších hydraulických zařízení.

2. Montážní poloha

Převodovka musí být namontována ve správné pracovní poloze, aby byla zajištěna správná mazání ozubených kol. Doporučuje se horizontální instalace, proto by pumpa a převodovka měly být zarovnány vodorovně.

Důležité:

- převodovka musí být vždy namontována tak, aby olej uvnitř skříně byl v kontaktu s ozubeným převodem,

- dlouhodobý provoz v obrácené poloze není povolen,

- převodovka musí být mechanicky podepřena (nesmí viset pouze na hřídeli PTO).

3. Směr otáčení

Před instalací zkontrolujte směr otáčení hřídele PTO a požadovaný směr otáčení hydraulické pumpy.

Špatný směr otáčení může způsobit poškození pumpy, selhání těsnění a špatný průtok oleje.

4. Mazání olejem

Převodovka musí být uvnitř skříně nepřetržitě mazána olejem, aby byl zajištěn správný chod ozubených kol. Doporučené mazivo je převodový olej SAE 90.

Převodovka musí být naplněna olejem do kontrolní úrovně.

Před prvním použitím odšroubujte plnící zátku, naplňte jednotku olejem až po rysku a zátku zavřete.

Před každým použitím zkontrolujte hladinu oleje. První výměna oleje se doporučuje po 50 provozních hodinách, poté každých 1500 provozních hodin nebo jednou ročně.

5. Provozní teplota

Normální provozní teplota skříně převodovky je mezi 50 a 80 °C. Pokud překročí 90 °C, zkontrolujte hladinu oleje, zatížení a zarovnání.

6. Údržba a možné problémy
