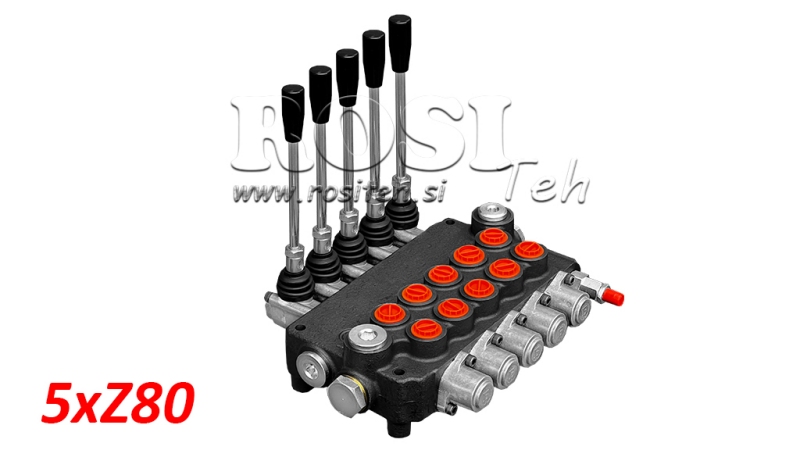

RUČNÍ HYDRAULICKÝ VENTIL MONOBLOK 5xZ80
| Technické informace | |
| Dodavatel: | Bulharsko |
| Vrácení nebo výměna: | 14 dní |
| Záruka: | 6 měsíců |
| Hmotnost výrobku: | 13,6 kg |
| Typ rozváděče: | Monoblok Z80 |
| Jmenovitý průtok: | 80 L/min |
| Počet sekcí: | 5 |
| Materiál tělesa: | Litina |
| Materiál šoupátka: | Uhlíková ocel (průměr 18 mm) |
| Ovládání: | Mechanické (ovládací pákou) |
| Hydraulický okruh: | Paralelní |
| Max. tlak (přípojka T): | 35 bar (tlak ve vratné větvi) |
| Max. tlak (přípojka P): | 315 bar (vstupní tlak) |
| Max. tlak (přípojky A a B): | 315 bar (pracovní tlak) |
| Pojistný ventil nastavený z výroby: | 180 bar |
| Rozsah nastavení pojistného ventilu: | 120-250 bar |
| Vnitřní netěsnost: | 8 cm³/min při Δp = 100 bar a 40°C |
| Provozní teplota: | -40°C až +60°C |
| Provozní teplota oleje: | -20°C až +80°C s těsněními NBR, -20°C až +100°C s těsněními FPM |
| Viskozita oleje: | 15–75 mm²/s (doporučeno) |
Popis
Hydraulické monoblokové rozváděče Z80 jsou určeny pro spolehlivé a přesné řízení průtoku hydraulického oleje mezi čerpadlem a hydraulickými akčními členy. Jsou k dispozici ve verzích s 1 až 6 sekcemi, což umožňuje ovládání jedné až šesti nezávislých hydraulických funkcí podle požadavků systému.
Každá sekce je vybavena pracovními přípojkami A a B. Standardní provedení BSP používá přípojku G 1/2 pro tlakový vstup P, G 3/4 pro vratnou přípojku T a přípojky G 1/2 pro pracovní přípojky A a B. V závislosti na zvolené konfiguraci šoupátka je rozváděč vhodný pro ovládání dvojčinných nebo jednočinných hydraulických válců, hydromotorů a dalších hydraulických akčních členů.
V ručně ovládaném provedení je rozváděč mechanicky ovládán pákami. Pohyb jednotlivé páky směruje hydraulický olej do příslušné pracovní přípojky, čímž řídí směr pohybu připojeného akčního členu. V neutrální poloze není příslušná hydraulická funkce aktivována.
Hlavní výhody rozváděčů Z80:
- jmenovitý průtok: 80 l/min,
- maximální pracovní tlak: 315 bar,
- k dispozici s 1 až 6 sekcemi,
- kompaktní a robustní monobloková konstrukce,
- jednoduché a přímé ruční ovládání,
- nezávislé ovládání jednotlivých hydraulických funkcí,
- standardní hydraulické přípojky,
- vhodné pro různé mobilní i stacionární hydraulické systémy.
Rozváděče Z80 jsou vybaveny hlavním pojistným ventilem a zpětným ventilem. Jsou k dispozici v paralelním nebo tandemovém provedení, s volitelnou přípojkou Power Beyond (Carry Over) pro připojení dalších hydraulických rozváděčů.
Hydraulické monoblokové rozváděče Z80 jsou vhodné pro použití na zemědělských a lesnických strojích i na různých průmyslových a mobilních hydraulických zařízeních. Výběr odpovídajícího počtu sekcí a typu šoupátka umožňuje přizpůsobit rozváděč konkrétním hydraulickým funkcím daného stroje nebo aplikace.

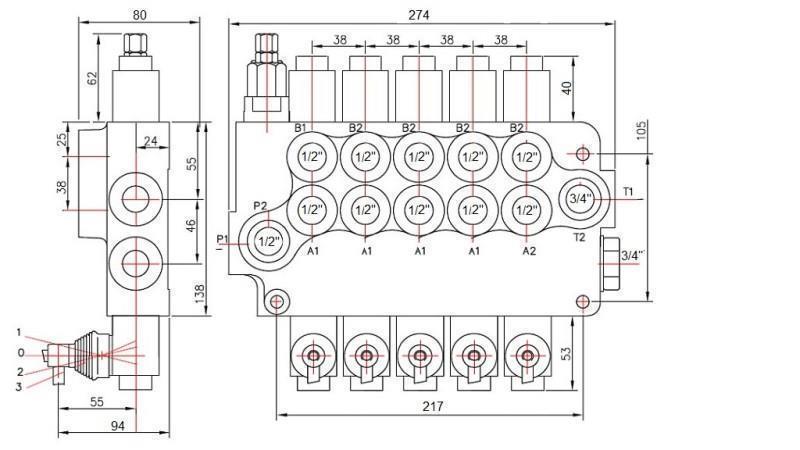

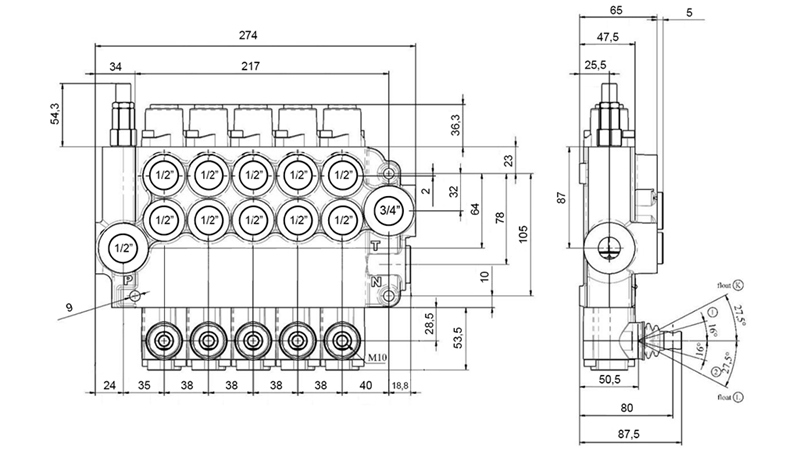

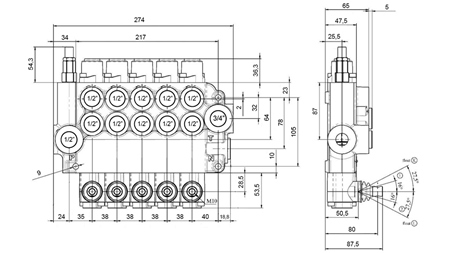

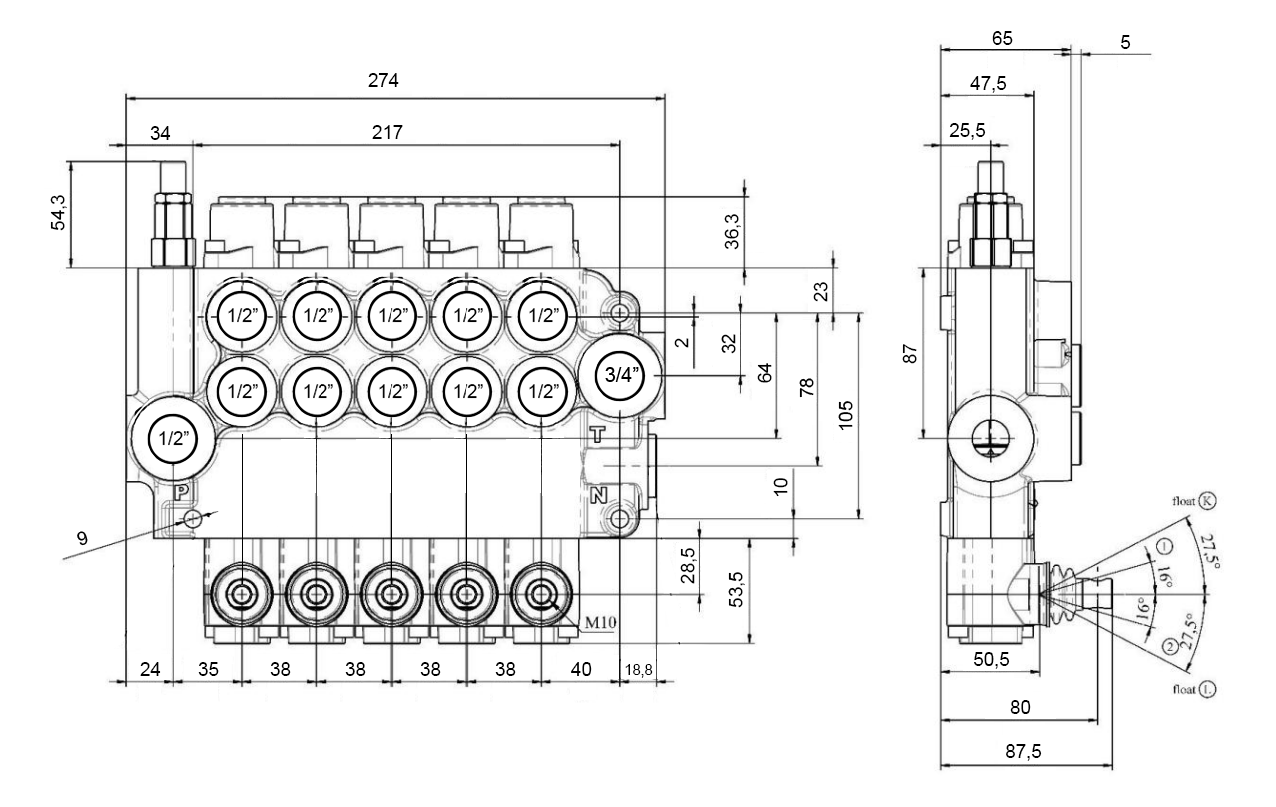

Rozměry

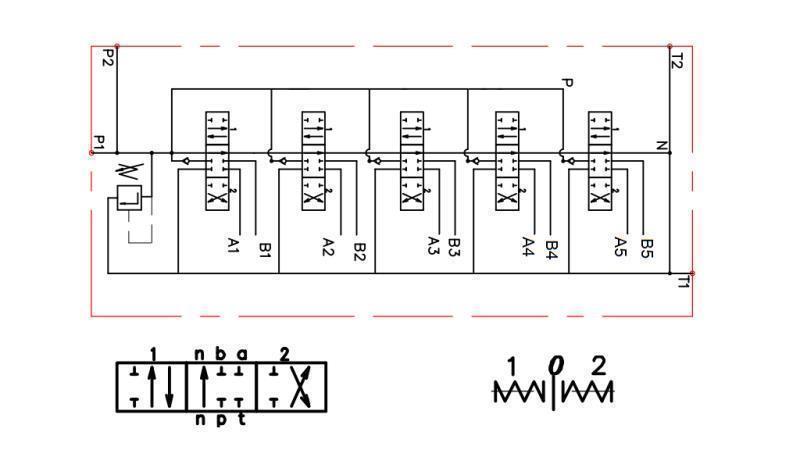

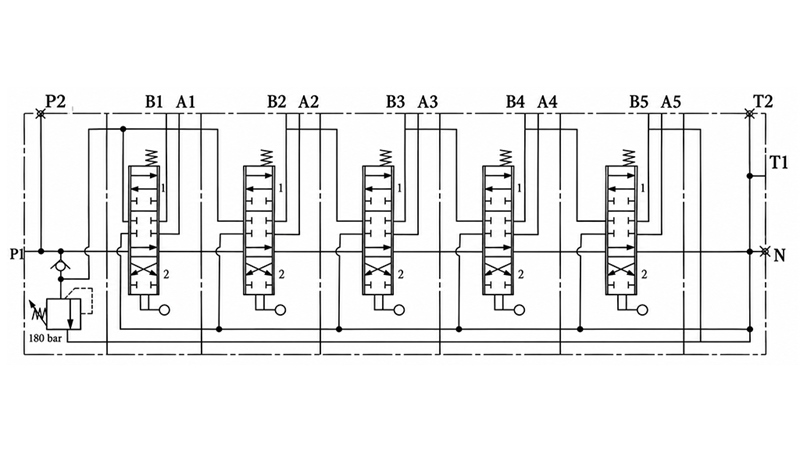

Schéma hydraulického okruhu
