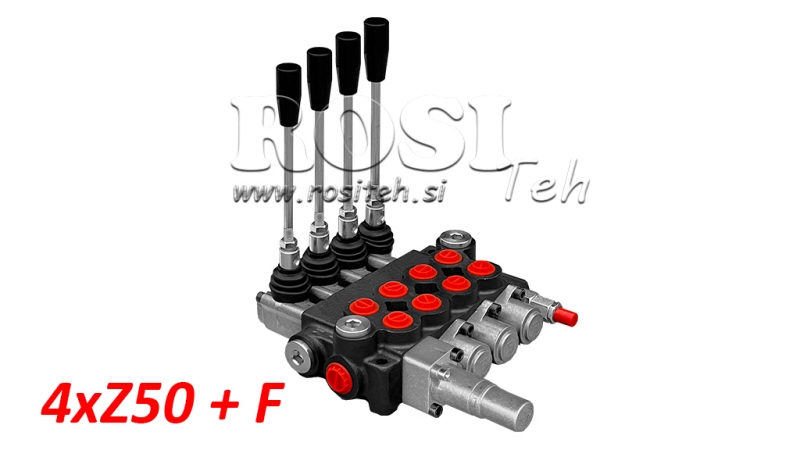

RUČNÍ HYDRAULICKÝ VENTIL MONOBLOK 4xZ50 + PLOVOUCÍ FUNKCE
| Technické informace | |
| Dodavatel: | Bulharsko |
| Vrácení nebo výměna: | 14 dní |
| Záruka: | 6 měsíců |
| Hmotnost produktu: | 7,20 kg |
| Typ rozvaděče: | Monoblok Z50 s plovoucí funkcí |
| Jmenovitý průtok: | 50 L/min |
| Počet sekcí: | 4 |
| Materiál tělesa: | Litina |
| Materiál šoupátka: | Uhlíková ocel (průměr 16 mm) |
| Ovládání: | Mechanické (ovládací pákou) |
| Polohy páky: | 4 |
| Funkce: | Dvojčinné ovládání + plovoucí funkce (FLOAT) |
| Hydraulický okruh: | Paralelní |
| Max. tlak (přípoj T): | 35 bar (tlak ve vratné větvi) |
| Max. tlak (přípoj P): | 315 bar (vstupní tlak) |
| Max. tlak (přípoje A a B): | 315 bar (pracovní tlak) |
| Pojistný ventil nastavený z výroby: | 180 bar |
| Rozsah nastavení pojistného ventilu: | V závislosti na pružině: 50–120 / 120–250 / 220–315 bar |
| Vnitřní průsak: | 7 cm³/min při Δp = 100 bar a 40°C |
| Provozní teplota: | -40°C až +60°C |
| Provozní teplota oleje: | -20°C až +80°C s těsněními NBR |
| Viskozita oleje: | 15–75 mm²/s (doporučeno) |
Popis
Hydraulický monoblokový sekční rozvaděč Z50 s plovoucí funkcí je určen pro spolehlivé a přesné ruční řízení průtoku hydraulického oleje mezi čerpadlem a hydraulickým pohonem. Klíčovou vlastností této verze je dodatečná plovoucí poloha (FLOAT), která umožňuje připojenému hydraulickému válci volný pohyb.
Sekce je vybavena pracovními přípoji A a B se závity G 3/8" pro připojení hydraulického válce nebo jiného dvojčinného hydraulického pohonu. Hlavní tlakový přípoj P a vratný přípoj T mají závity G 1/2".
Rozvaděč je ovládán mechanicky pákou. Kromě standardního obousměrného ovládání válce je rozvaděč vybaven také plovoucí polohou. Při přesunutí páky do plovoucí polohy jsou přípoje A a B propojeny s vratným vedením T, což umožňuje volný pohyb pístnice hydraulického válce v obou směrech působením vnějších sil.
Plovoucí funkce je zvláště užitečná u pracovních nástavců, které musí během provozu kopírovat terén nebo povrch půdy, protože při zapnuté plovoucí funkci hydraulický válec nedrží nástavec v pevné poloze.
Hlavní výhody verze Z50 + F:
- dodatečná plovoucí funkce (FLOAT),
- volný pohyb hydraulického válce v plovoucí poloze,
- vhodné pro nástavce, které musí kopírovat terén,
- jednoduché mechanické ovládání pákou,
- integrovaný pojistný ventil,
- robustní monobloková konstrukce.
Hydraulický rozvaděč Z50 s plovoucí funkcí je vhodný pro použití na zemědělských, lesnických a jiných mobilních hydraulických strojích, kde je kromě standardního dvojčinného ovládání vyžadován volný pohyb hydraulického válce.

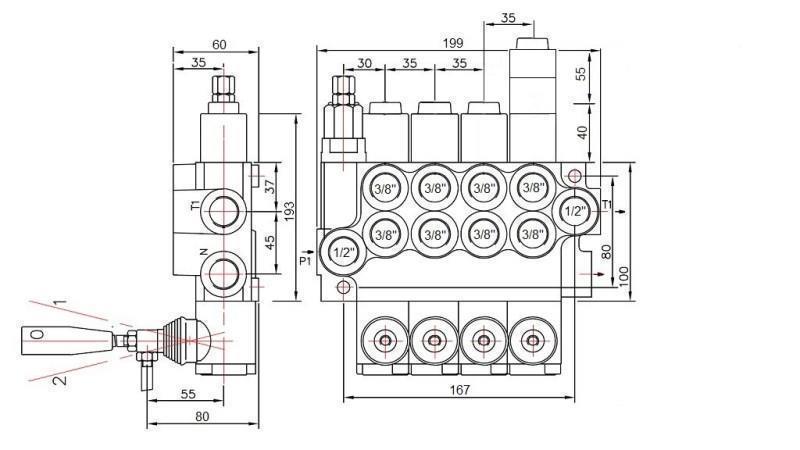

Rozměry

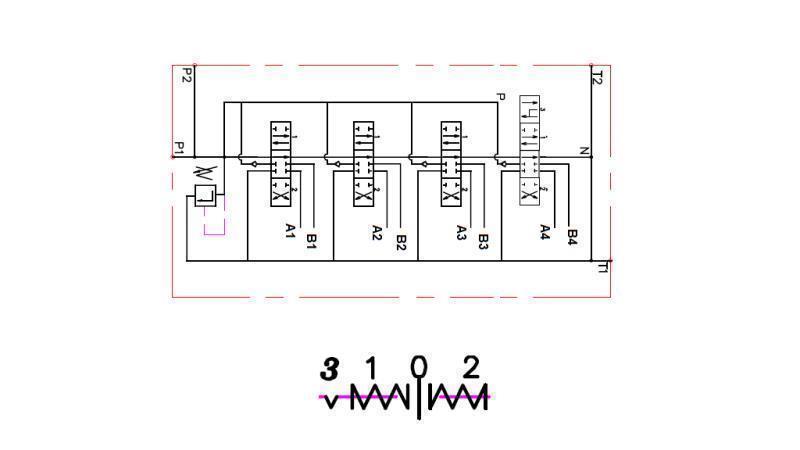

Schéma hydraulického zapojení
