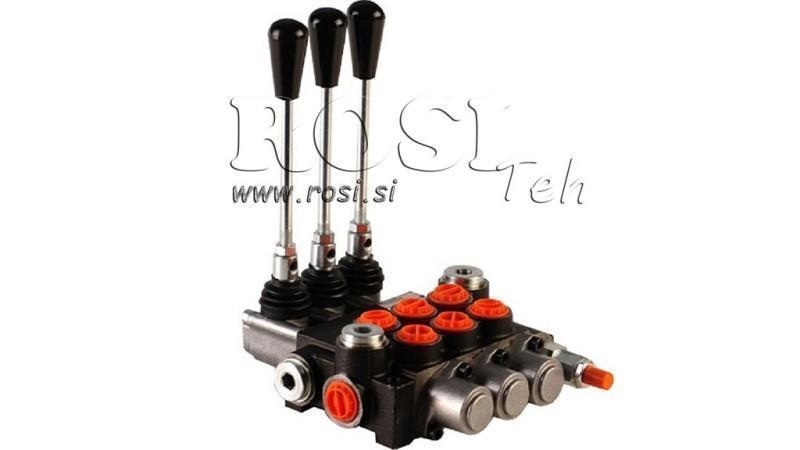

RUČNÍ HYDRAULICKÝ VENTIL MONOBLOK 3xZ50
| Technické informace | |
| Dodavatel: | Bulharsko |
| Vrácení nebo výměna: | 14 dní |
| Záruka: | 6 měsíců |
| Hmotnost výrobku: | 5,5 kg |
| Typ rozvaděče: | Z50 monoblok |
| Jmenovitý průtok: | 50 L/min |
| Počet sekcí: | 3 |
| Materiál tělesa: | Litina |
| Materiál šoupátka: | Uhlíková ocel (průměr 16 mm) |
| Ovládání: | Mechanické (pomocí ovládací páky) |
| Hydraulické zapojení: | Paralelní |
| Max. tlak (port T): | 35 bar (tlak ve vratné větvi) |
| Max. tlak (port P): | 315 bar (vstupní tlak) |
| Max. tlak (porty A a B): | 315 bar (pracovní tlak) |
| Pojistný ventil nastavený z výroby: | 180 bar |
| Rozsah nastavení pojistného ventilu: | Podle pružiny: 50–120 / 120–250 / 220–315 bar |
| Vnitřní průsak: | 7 cm³/min při Δp = 100 bar a 40°C |
| Provozní teplota: | -40°C až +60°C |
| Provozní teplota oleje: | -20°C až +80°C s těsněním NBR |
| Viskozita oleje: | 15–75 mm²/s (doporučeno) |
Popis
Hydraulické monoblokové směrové rozvaděče Z50 jsou určeny pro spolehlivé a přesné ruční ovládání průtoku hydraulického oleje mezi čerpadlem a hydraulickými akčními členy. Jsou k dispozici v provedeních s 1 až 7 sekcemi, což umožňuje ovládání jedné až sedmi nezávislých hydraulických funkcí podle požadavků hydraulického systému.
Každá sekce je vybavena pracovními porty A a B se závity G 3/8" pro připojení hydraulického válce, hydromotoru nebo jiného dvojčinného hydraulického akčního členu. Hlavní tlakový port P a vratný port T jsou opatřeny závity G 1/2".
Rozvaděč je mechanicky ovládán ovládacími pákami. Pohyb jednotlivé páky směruje hydraulický olej do jednoho nebo druhého pracovního portu, čímž se ovládá směr pohybu připojeného akčního členu. V neutrální poloze není příslušná hydraulická funkce aktivována.
Hlavní výhody rozvaděčů Z50:
- k dispozici s 1 až 7 sekcemi,
- kompaktní monobloková konstrukce,
- jednoduché a přímé ruční ovládání,
- nezávislé ovládání jednotlivých hydraulických funkcí,
- standardní hydraulické přípojky,
- robustní konstrukce pro použití na zemědělských a pracovních strojích.
Hydraulické monoblokové rozvaděče Z50 jsou vhodné pro použití na zemědělských a lesnických strojích i na různých průmyslových a mobilních hydraulických zařízeních. Výběr vhodného počtu sekcí umožňuje přizpůsobit rozvaděč počtu hydraulických funkcí požadovaných konkrétním strojem nebo aplikací.

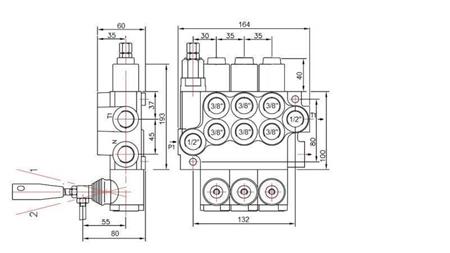

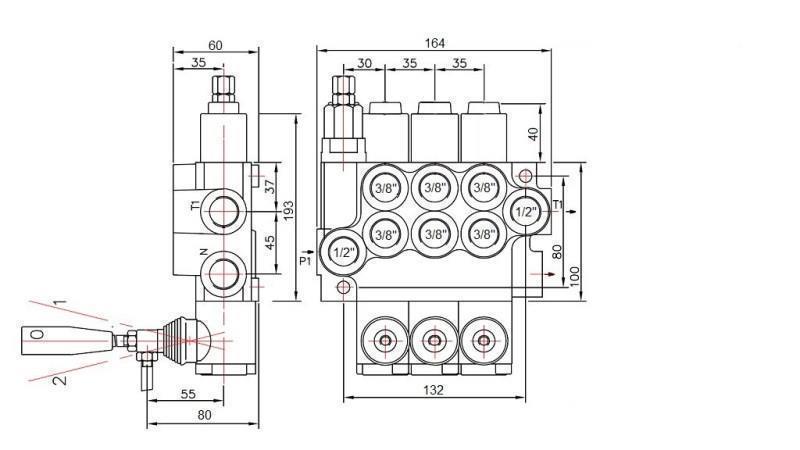

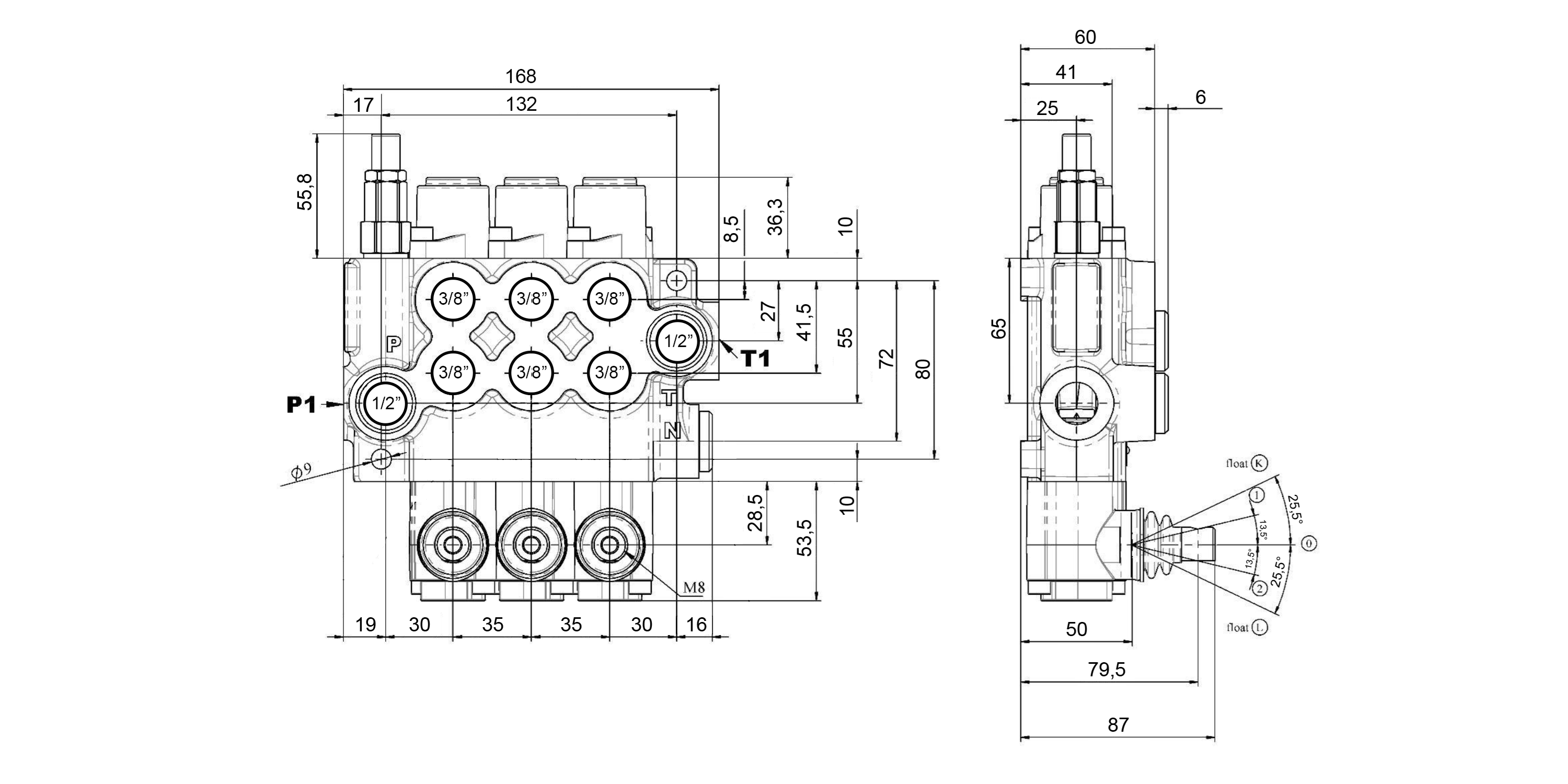

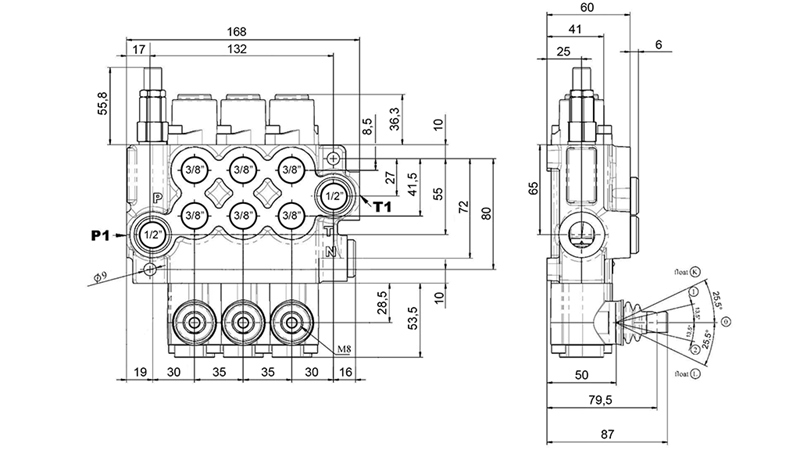

Rozměry

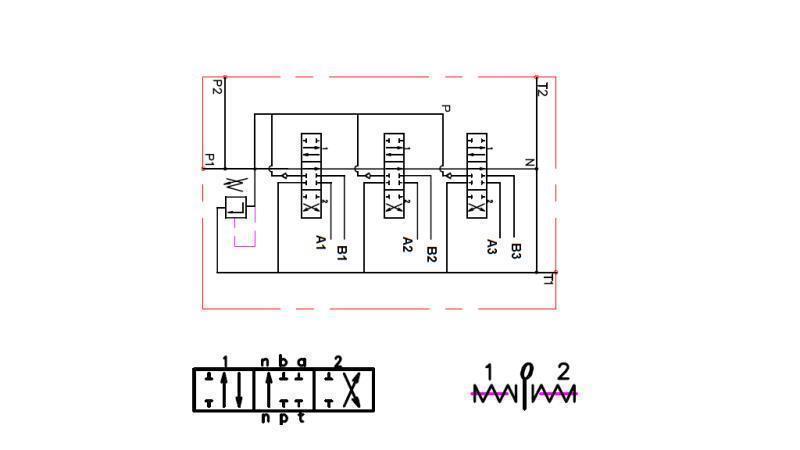

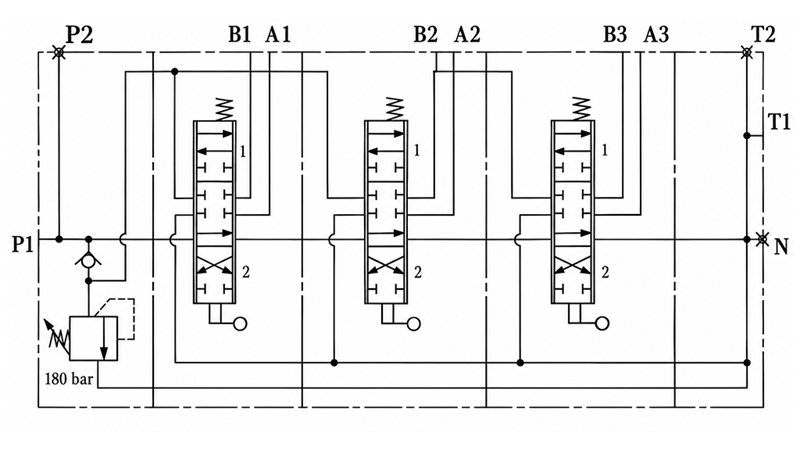

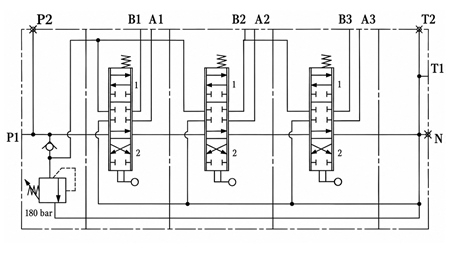

Schéma hydraulického zapojení
