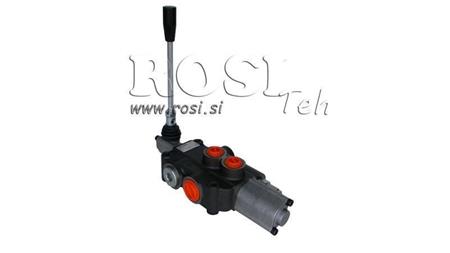

RUČNÍ HYDRAULICKÝ VENTIL MONOBLOK 1xZ80 + PLOVOUCÍ FUNKCE
| Technické informace | |
| Dodavatel: | Bulharsko |
| Vrácení nebo výměna: | 14 dní |
| Záruka: | 6 měsíců |
| Hmotnost produktu: | 3,90 kg |
| Typ rozvaděče: | Monoblokový Z80 s plovoucí funkcí |
| Jmenovitý průtok: | 80 L/min |
| Počet sekcí: | 1 |
| Materiál tělesa: | Litina |
| Materiál šoupátka: | Uhlíková ocel (průměr 18 mm) |
| Ovládání: | Mechanické (ovládací pákou) |
| Polohy páky: | 4 |
| Funkce: | Dvojčinná + plovoucí funkce (FLOAT) |
| Hydraulický okruh: | Paralelní |
| Max. tlak (přípoj T): | 35 bar (vratný tlak) |
| Max. tlak (přípoj P): | 315 bar (vstupní tlak) |
| Max. tlak (přípoje A a B): | 315 bar (pracovní tlak) |
| Pojistný ventil nastavený z výroby: | 180 bar |
| Rozsah nastavení pojistného ventilu: | 120-250 bar |
| Vnitřní netěsnost: | 8 cm³/min při Δp = 100 bar a 40°C |
| Provozní teplota: | -40°C až +60°C |
| Provozní teplota oleje: | Od -20°C do +80°C s těsněními NBR, od -20°C do +100°C s těsněními FPM |
| Viskozita oleje: | 15–75 mm²/s (doporučeno) |
Popis
Hydraulický monoblokový rozvaděč Z80 s plovoucí funkcí je určen pro spolehlivé a přesné ruční řízení průtoku hydraulického oleje mezi čerpadlem a hydraulickým akčním členem. Klíčovou vlastností této verze je přídavná plovoucí poloha (FLOAT), která umožňuje volný pohyb připojeného hydraulického válce.
Sekce je vybavena pracovními přípoji A a B se závity G 1/2" pro připojení hydraulického válce nebo jiného dvojčinného hydraulického akčního členu. Hlavní tlakový přípoj P má závit G 1/2" a vratný přípoj T má závit G 3/4".
Rozvaděč je mechanicky ovládán pákou. Kromě standardního obousměrného ovládání válce je rozvaděč vybaven také plovoucí polohou. Při přesunutí páky do plovoucí polohy jsou přípoje A a B propojeny s vratným vedením T, což umožňuje volný pohyb pístnice hydraulického válce v obou směrech působením vnějších sil.
Plovoucí funkce je obzvláště užitečná u nářadí, které musí při práci kopírovat terén nebo povrch půdy, protože při aktivované plovoucí funkci hydraulický válec nedrží nářadí v pevné poloze.
Hlavní výhody verze Z80 + F:
- přídavná plovoucí funkce (FLOAT),
- volný pohyb hydraulického válce v plovoucí poloze,
- vhodné pro nářadí, které musí kopírovat terén,
- jednoduché mechanické ovládání pákou,
- integrovaný pojistný ventil,
- robustní monobloková konstrukce.
Hydraulický rozvaděč Z80 s plovoucí funkcí je vhodný pro použití na zemědělských, lesnických a dalších mobilních hydraulických strojích, kde je kromě standardního dvojčinného ovládání vyžadován volný pohyb hydraulického válce.

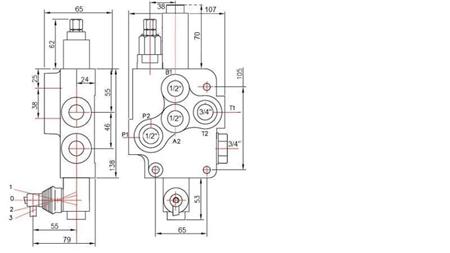

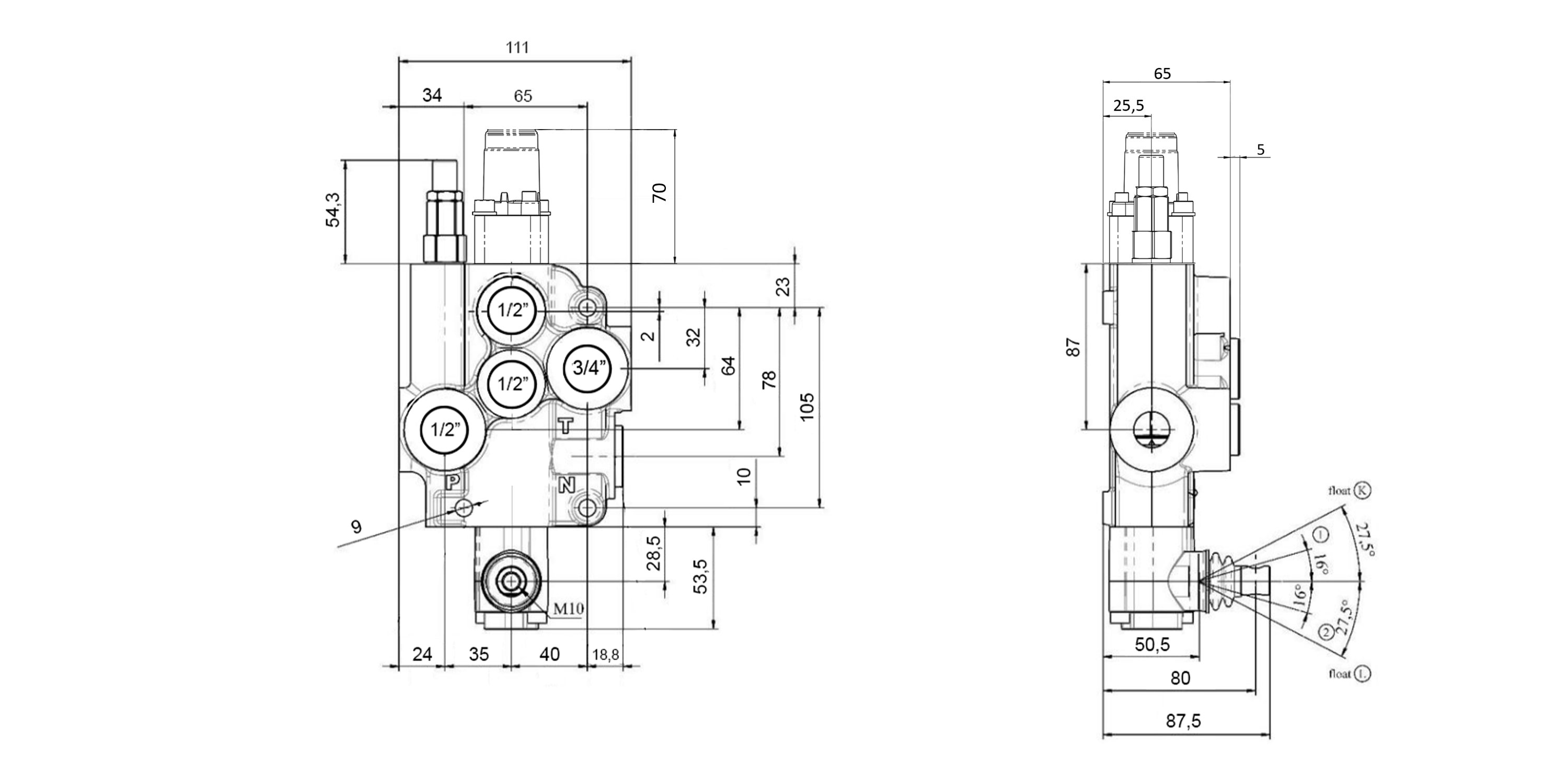

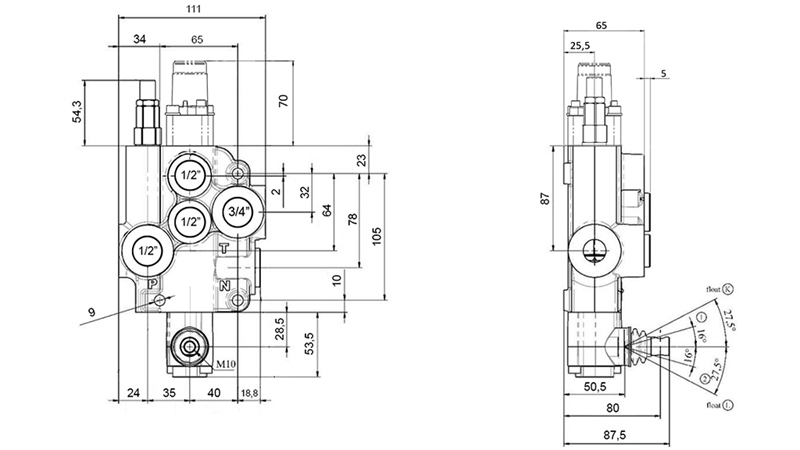

Rozměry

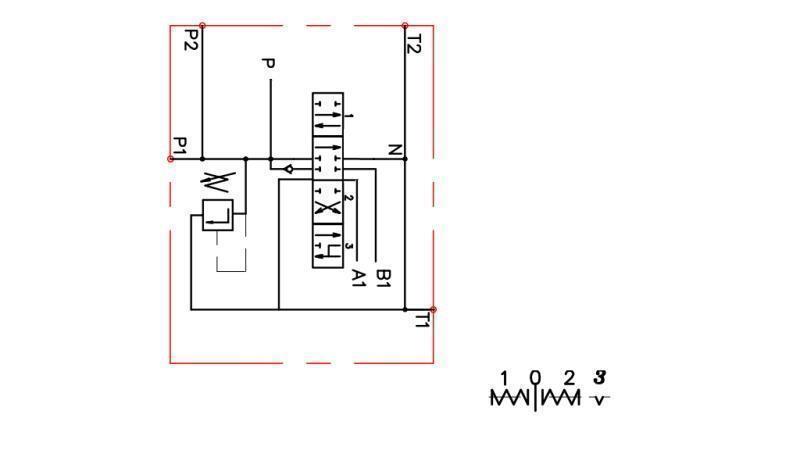

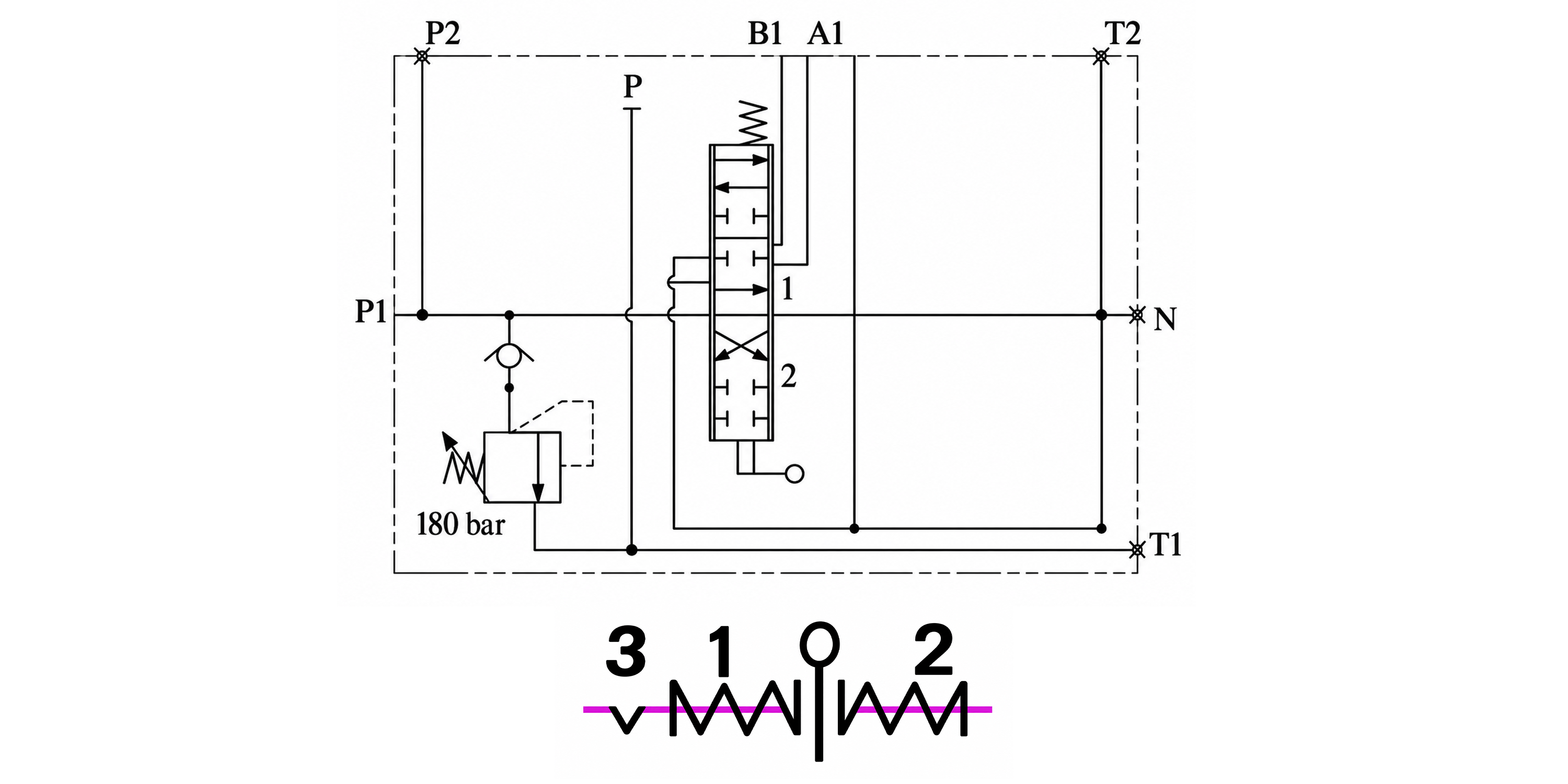

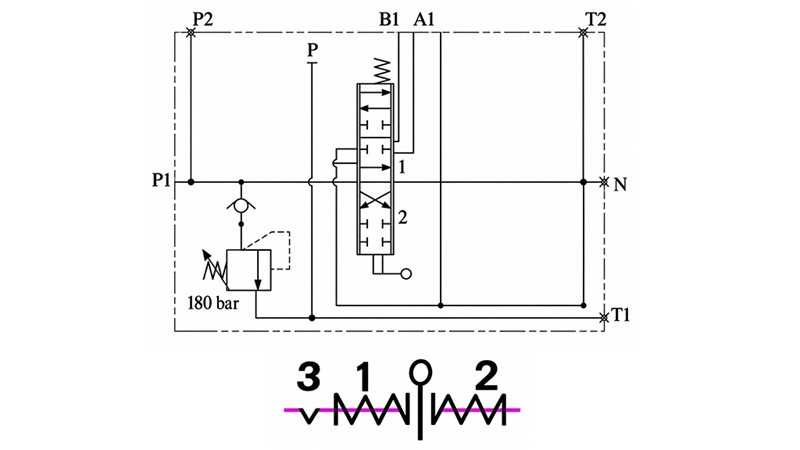

Schéma hydraulického okruhu
