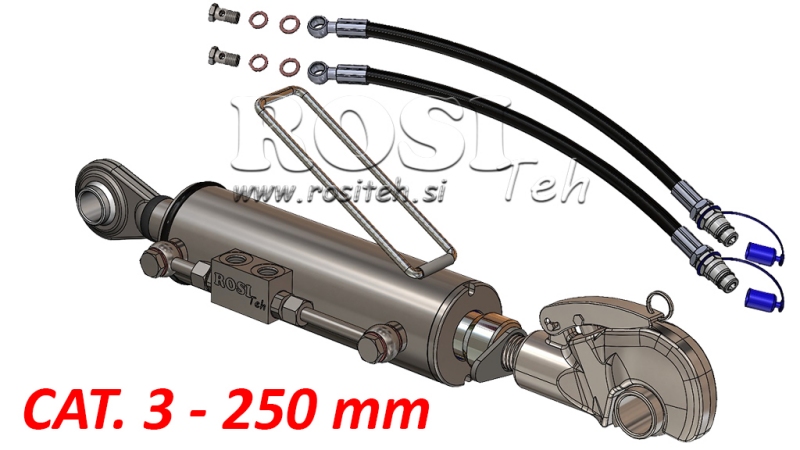

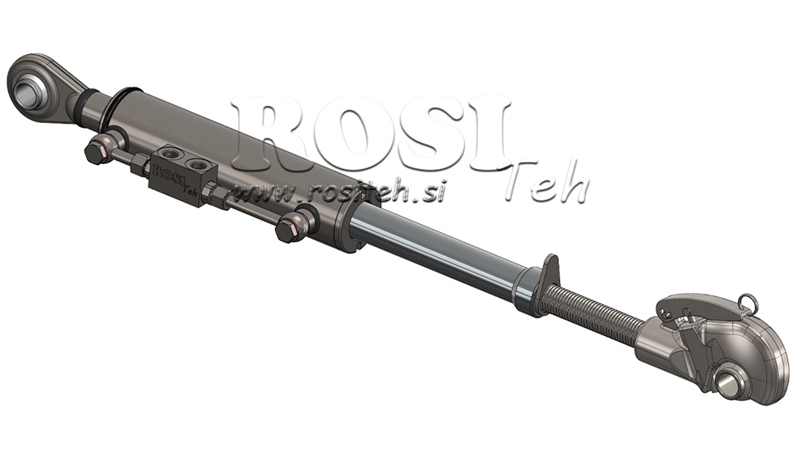

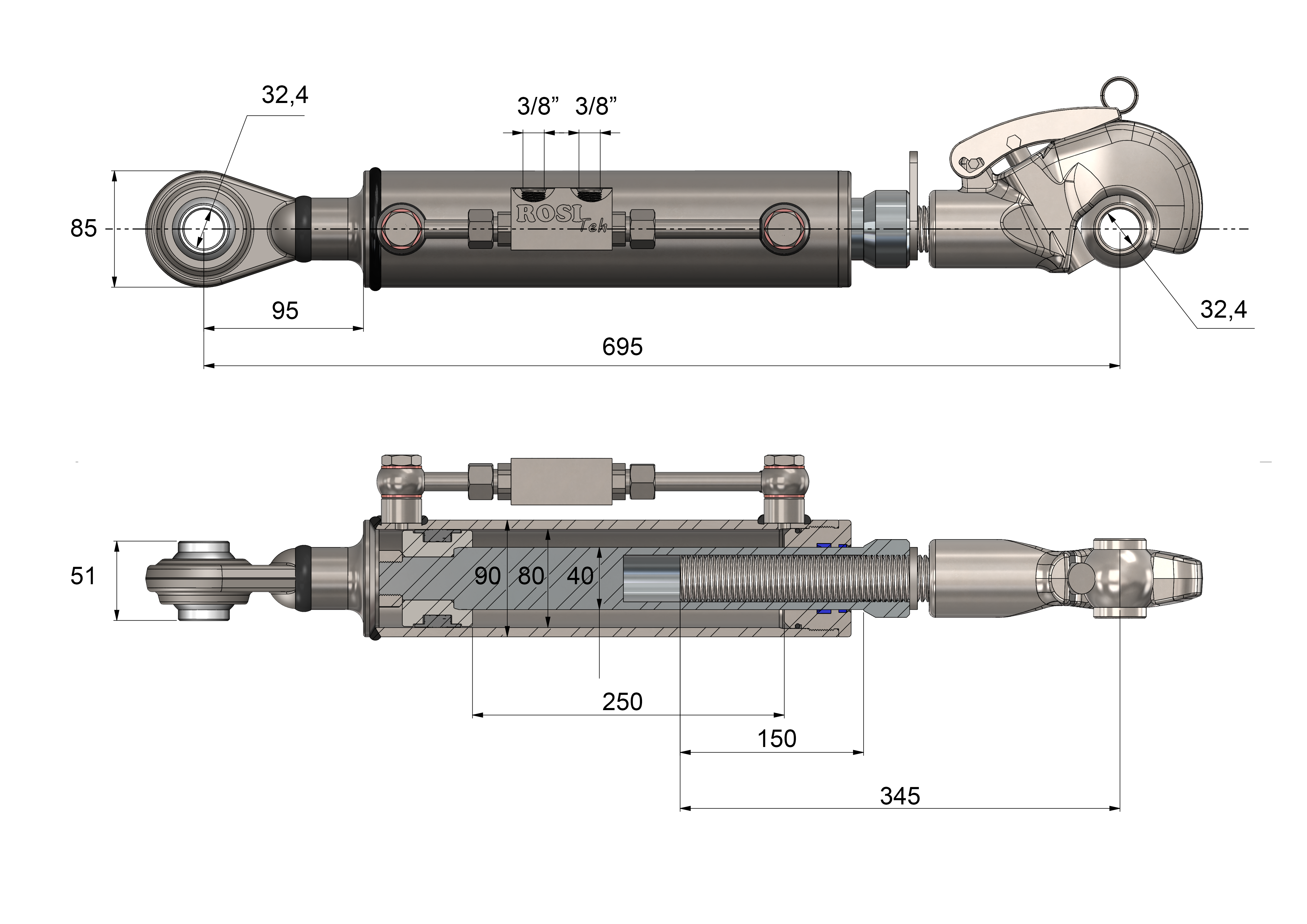

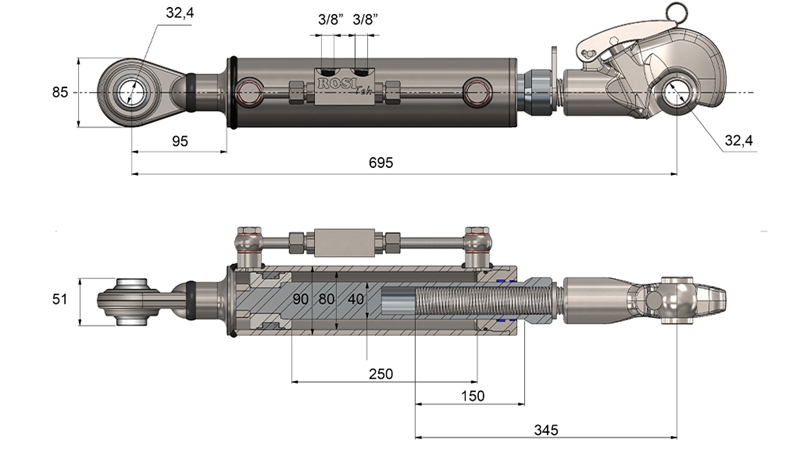

HYDRAULICKÝ TŘETÍ BOD SE ZÁVITEM – AUTOMATICKÝ - CAT. 3 - 80/40-250 (+95 HP) (32,2 mm)

 Hydraulická horní táhlice

je v podstatě standardní dvojčinný hydraulický válec se svařovanými konci pro montáž mezi traktor a příslušenství traktoru. Rozhodně představuje vylepšení traktoru, pokud jím traktor ještě není vybaven. Naše hydraulické horní táhlice jsou pozinkované pro co nejlepší ochranu proti korozi. Všechny hydraulické horní táhlice jsou také vybaveny blokovacím ventilem. V případě poškození hydraulické hadice zůstane válec horní táhlice ve stejné poloze, stejně jako připojené nářadí. Blokovací ventil také zajišťuje, že hadice nejsou pod tlakem navzdory vibracím během jízdy, čímž zabraňuje zbytečnému zatížení hydraulického ventilu traktoru.

Horní táhlo obsahuje také pár hydraulických hadic o délce 75 cm, přičemž délka je měřena včetně koncovek.

Nejběžnější typy hydraulických horních táhlic:

- STANDARDNÍ hydraulická horní táhlice

(se svařovanými oky na obou stranách)

- Hydraulická horní táhlice s hákem

(na pístnici je rychloupínací hák pro kouli k připojení příslušenství traktoru)

- SPECIÁLNÍ hydraulická horní táhlice

(hydraulická horní táhlice s hákem, ale místo oka na válci je použit speciální svařovaný hák, který umožňuje větší boční pohyb horní táhlice)

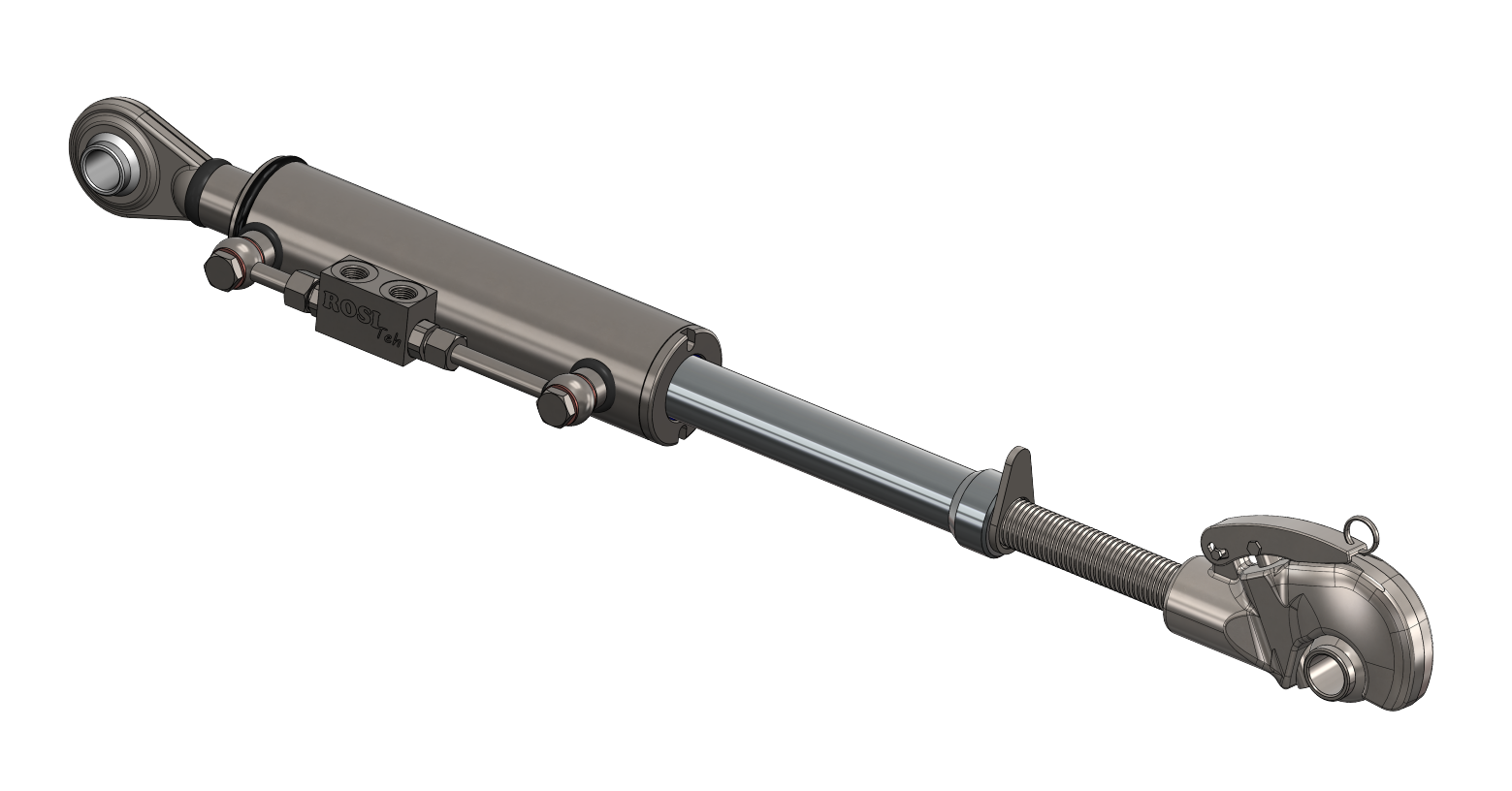

- ZÁVITOVÁ hydraulická horní táhlice

(délku horní táhlice lze prodloužit o délku závitu)

Použití hydraulických horních táhlic:

Hydraulické horní táhlice jsou stále nepostradatelnější na každém traktoru, zejména u pluhů pro zpracování půdy, kde je klíčové přesné nastavení pluhu. Jsou také velmi užitečné u srovnávačů terénu, traktorových vysokozdvižných zařízení (pro nastavení náklonu) a dokonce i u sklápěcích plošin.

Jak vybrat správnou hydraulickou horní táhlici pro váš traktor?

Krok 1: Kolik koňských sil má váš traktor?

Kategorie 1: pro traktory od 20 do 55 HP (15 – 40 kW)

Kategorie 2: pro traktory od 45 do 95 HP (35 – 70 kW)

Kategorie 3: pro traktory od 80 do 210 HP (60 – 155 kW)

Kategorie 4: pro traktory od 180 do 380 HP (135 – 285 kW)

Vyplatí se také zvážit, pro jaký typ nářadí bude horní táhlice používána, protože například u traktoru o výkonu 100 HP není horní táhlice kategorie 3 nutná, pokud bude používána pouze pro sklápěcí plošinu s maximální nosností 1500 kg.

Krok 2: Jaké otvory pro čepy musí horní táhlice mít?

Kategorie 1: otvory 19,2 mm nebo 25,4 mm

Kategorie 2: otvory 25,4 mm

Kategorie 3: otvory 25,4 mm nebo 32,4 mm

Kategorie 4: otvory 45,2 mm nebo 32,4 mm

Je možné použít redukční pouzdro, které umožňuje používat jednu horní táhlici na několika různých traktorech nebo přídavných zařízeních. U hydraulických horních táhlic s hákem (automatických) nebo speciálních provedení jsou otvory určeny koulí, která je upnuta do rychloupínacího háku horní táhlice.

Krok 3: Vhodná délka nebo zdvih horní táhlice.

Neexistuje žádné striktní pravidlo ani přesná norma, jaký zdvih by měla mít hydraulická horní táhlice pro konkrétní typ traktoru. Závisí to především na typu traktoru a přídavných zařízeních, pro která je určena. Obvykle se používá s několika nářadími, která vlastníte, proto je třeba určit délku vhodnou pro většinu z nich. Nejjednodušší způsob je změřit závitovou horní táhlici, která je již namontována na vašem traktoru. Podle zkrácené délky závitové horní táhlice (měřeno mezi středy obou otvorů) můžete vybrat nejbližší hydraulickou horní táhlici a zkontrolovat její maximální vysunutou délku a zdvih.

Standardní zdvihy hydraulických horních táhlic jsou:
- 160 mm
- 210 mm
- 280 mm
- 340 mm
- 400 mm

Celkové délky horních táhlic se stejným zdvihem závisí na typu.

Krok 4: Volba typu hydraulické horní táhlice.

- Standardní hydraulická horní táhlice
(používá se u běžných traktorů)

- Hydraulická horní táhlice s hákem
(používá se, pokud je traktor vybaven rychloupínacími háky na spodních zvedacích ramenech)

- Speciální hydraulická horní táhlice
(pro větší boční pohyb)

- Závitová hydraulická horní táhlice
(délku horní táhlice lze prodloužit o délku závitu)

Hydraulické horní táhlice jsou vhodné pro traktory:

Zetor, Fendt, Deutz-Fahr, Massey Ferguson, Fiat, John Deere, Case, Renault, IMT, Ursus, Steyr, Hürlimann, Lamborghini, Same, Landini, Valtra, Claas, New Holland, Caterpillar, Bobcat, Volvo, Carraro, Yanmar, Štore, Lindner, Solis.
