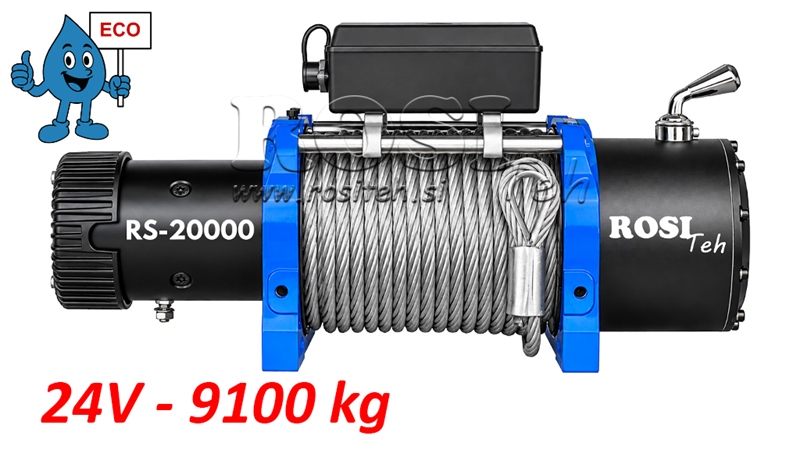

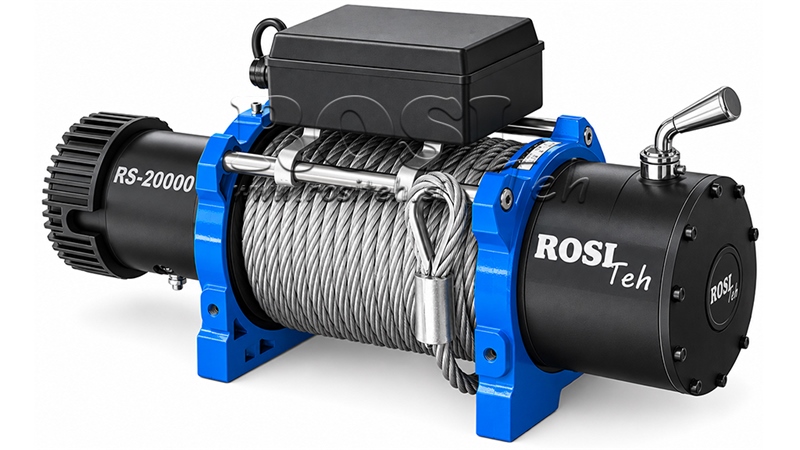

24 V ELEKTRICKÝ NAVIJÁK RS-20000 - 9100 KG - OCELOVÉ LANO - ECO
| Technické informace | |
| Dodavatel: | Čína |
| Vrácení nebo výměna: | 14 dní |
| Záruka: | 6 měsíců |
| Hmotnost produktu: | 59,6 kg |
| Rozměry: | 618 x 196 x 260 mm |
| Tažná síla: | 9100 kg (20000 lbs) |
| Převodovka: | 4stupňová planetová |
| Převodový poměr: | 469:1 |
| Spojka: | Otočný ovladač (180°) |
| Průměr a délka bubnu: | 89 x 224 mm |
| Lano: | Pozinkované ocelové lano (12 mm x 26 m) |
| Doporučená baterie: | Alespoň 12 Ah |
| Montážní rozměry: | 254 x 114,3 mm |
| Napájení: | Elektrické (z baterie) |
| Motor: | 24V DC elektromotor - 7,8 HP (utěsněný) |
| Napětí: | 24 V (DC) |
| Ovládání: | Kabelové a bezdrátové dálkové ovládání |
Popis
Elektrický naviják RS-20000 (24 V) je mimořádně výkonné a cenově výhodné řešení z naší řady ECO, určené pro tažení těžkých břemen a použití v náročných pracovních podmínkách. Se jmenovitou tažnou silou až 9100 kg (20 000 lbs) je vhodný pro těžká terénní a užitková vozidla, přívěsy, odtahová vozidla, zemědělskou a lesnickou techniku i další aplikace, kde je vyžadována vysoká a kontrolovaná tažná síla.
Naviják pracuje s napájením 24 V DC a je poháněn výkonným elektromotorem o výkonu 7,8 HP. Čtyřstupňová planetová převodovka s převodovým poměrem 469:1 zajišťuje vysoký točivý moment a účinný přenos výkonu na buben. Jmenovitá tažná síla až 9100 kg (20 000 lbs) platí pro první vrstvu ocelového lana. Se zvyšujícím se počtem vrstev lana na bubnu se dostupná tažná síla postupně snižuje, což je charakteristické pro všechny bubnové navijáky.
RS-20000 je vybaven pozinkovaným ocelovým lanem o průměru 12 mm a délce 26 m. Otočná páka spojky s rozsahem 180° umožňuje přepnutí navijáku do režimu volného odvíjení pro rychlejší ruční odvinutí lana. Naviják lze ovládat pomocí kabelového nebo bezdrátového dálkového ovládání.
Nejčastější použití:
-
Vyprošťování a tažení těžkých vozidel (pomoc vozidlům uvízlým v blátě, sněhu nebo obtížném terénu).
-
Použití na odtahových vozidlech a přívěsech (nakládání, tažení a polohování vozidel, strojů a dalších těžkých břemen).
-
Tažení dřeva a těžkých břemen (přesun kmenů, zařízení a materiálů na kratší vzdálenosti).
-
Zemědělské a lesnické práce (tažení strojů, zařízení nebo břemen v obtížně přístupných oblastech).
-
Použití na těžkých terénních a užitkových vozidlech, kde je vyžadována vysoká tažná síla.
-
Montážní a servisní práce (kontrolovaný pohyb a polohování těžkých dílů, strojů nebo zařízení).
Proč zvolit elektrický naviják místo ručního tažení?
-
velmi vysoká tažná síla až 9100 kg (20 000 lbs),
-
plynulé a kontrolované tažení,
-
výkonný elektromotor 7,8 HP,
-
robustní pozinkované ocelové lano,
-
menší fyzická námaha pro uživatele,
-
rychlejší a efektivnější provoz.
Pro těžší břemena nebo náročnější situace při tažení doporučujeme použít vhodnou kladku, která umožňuje:
-
zvýšit dostupnou tažnou sílu,
-
snížit zatížení navijáku,
-
usnadnit pohyb těžkých břemen,
-
pomoci prodloužit životnost navijáku.
Elektrický naviják RS-20000 ECO je ideální volbou pro uživatele, kteří vyžadují výkonný 24V elektrický naviják s ocelovým lanem a tažnou silou až 9100 kg pro náročné profesionální i soukromé použití.
Balení obsahuje:
-
elektrický naviják RS-20000 ECO,
-
ocelové lano,
-
hák pro ocelové lano,
-
kabelové a bezdrátové dálkové ovládání,
-
elektrické připojovací kabely,
-
válečkové vedení lana,
-
montážní šrouby.


Volba kabelů a pojistek pro instalaci navijáku podle modelu
| Model | Napětí | Pojistka | Vzdálenost mezi navijákem a baterií | |||
| (V) | (A) | 0–2 m | 2–4 m | 4–6 m | 6–8 m | |
| RS-2500 |
12 |
150 | 16 mm² | 25 mm² | 35 mm² | 50 mm² |
| RS-3500 | 200 | 25 mm² | 35 mm² | 50 mm² | 70 mm² | |
| RS-8000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
| RS-12000 | 500 | 70 mm² | 95 mm² | 120 mm² | 150 mm² | |
| RS-12000 |
24 |
250 | 35 mm² | 50 mm² | 70 mm² | 95 mm² |
| RS-20000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
Poznámka: K napájení elektrického navijáku používejte kvalitní měděné kabely s odpovídajícím průřezem. Se zvyšující se vzdáleností mezi baterií a navijákem je kvůli úbytku napětí vyžadován větší průřez kabelu. Uvedené hodnoty představují doporučené minimální průřezy kabelů. Skutečný rozměr kabelu závisí na maximálním odběru proudu navijáku, délce kabelu, provozních podmínkách, teplotě a způsobu instalace. Vzdálenost uvedená v tabulce představuje jednosměrnou vzdálenost mezi baterií a navijákem.
Rozměry

Schéma zapojení

Rozměry válečkového vedení lana
