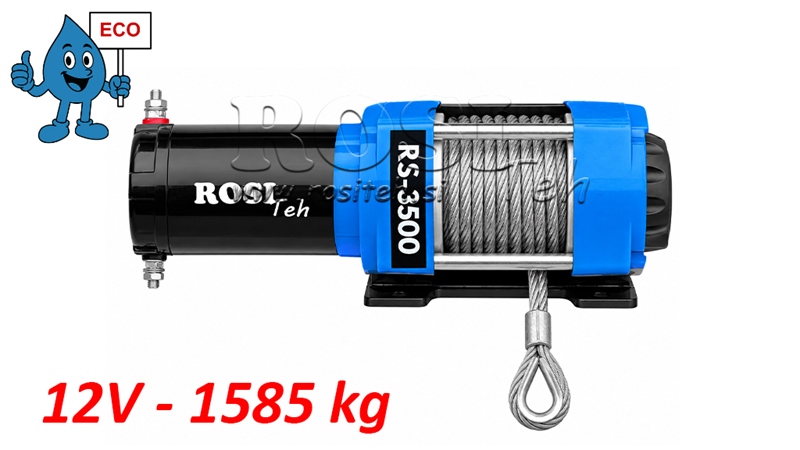

12 V ELEKTRICKÝ NAVIJÁK RS-3500 - 1585 KG - OCELOVÉ LANO - ECO
| Technické informace | |
|
Dodavatel: |
Čína |
| Vrácení nebo výměna: | 14 dní |
| Záruka: | 6 měsíců |
| Hmotnost: | 9,3 kg |
| Tažná síla: | 1585 kg (3500 lbs) |
| Napájení: | Elektrické (z baterie nebo akumulátoru) |
| Napětí: | 12 V (DC) |
| Doporučená baterie: | Minimálně 12 Ah |
| Ovládání: | Kabelové a bezdrátové dálkové ovládání |
| Motor: | 3,5 HP (utěsněný) |
| Převodovka: | Dvoustupňová planetová |
| Převodový poměr: | 271:1 |
| Spojka: | Otočný čep |
| Rozměry: | 320 mm x 114 mm x 120 mm |
| Průměr a délka bubnu: | 38 mm × 74 mm |
| Montážní plocha: | 76,2 mm x 124 mm |
| Tažné lano: | Ocelové lano (5 mm x 10 m) |
Popis:
Elektrický naviják RS-3500 (12V) je spolehlivé a cenově výhodné řešení z naší řady ECO, určené pro tažení středně těžkých břemen. RS-3500 je vhodný pro čtyřkolky ATV a UTV, menší přívěsy, lodě, lesnické práce a další pomocné aplikace, kde je vyžadováno kontrolované a bezpečné tažení.
Naviják pracuje s napájením 12 V DC a poskytuje jmenovitou tažnou sílu až 1585 kg (3500 lbs) na první vrstvě ocelového lana. S rostoucím počtem vrstev ocelového lana na bubnu se dostupná tažná síla postupně snižuje, což je typické pro všechny bubnové navijáky.
Nejčastější použití:
- Vyprošťování vozidel (když čtyřkolka ATV, UTV nebo menší vozidlo uvízne v blátě, sněhu nebo ve strmém terénu).
- Tažení dřeva a materiálu (přesun kmenů, větví nebo jiných břemen na kratší vzdálenosti, zejména v obtížně přístupném terénu).
- Manipulace s loděmi a přívěsy (tažení lodě na přívěs nebo pomoc při polohování nákladu).
- Zemědělské a lesnické práce (přesun zařízení, strojů nebo břemen tam, kde není k dispozici traktor nebo větší naviják).
- Montážní a servisní práce (přesné polohování nebo vyrovnání součástí při montáži).
Proč používat elektrický naviják místo ručního tažení?
- vyšší bezpečnost
- stálá a kontrolovaná tažná síla
- snížené riziko zranění obsluhy
- rychlejší a efektivnější provoz
Pro těžší břemena nebo větší tažné vzdálenosti doporučujeme použít vratnou kladku, která pomáhá:
- zvýšit tažnou kapacitu,
- snížit zatížení navijáku,
- prodloužit životnost navijáku.
Balení obsahuje:
- elektrický naviják RS-3500 ECO,
- ocelové lano,
- hák pro ocelové lano,
- kabelové a bezdrátové dálkové ovládání,
- přijímač a elektrické připojovací kabely,
- rolnové vedení lana,
- montážní šrouby.

Výběr kabelů a pojistek pro instalaci navijáku podle modelu
| Model | Napětí | Pojistka | Vzdálenost mezi navijákem a baterií | |||
| (V) | (A) | 0–2 m | 2–4 m | 4–6 m | 6–8 m | |
| RS-2500 |
12 |
150 | 16 mm² | 25 mm² | 35 mm² | 50 mm² |
| RS-3500 | 200 | 25 mm² | 35 mm² | 50 mm² | 70 mm² | |
| RS-8000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
| RS-12000 | 500 | 70 mm² | 95 mm² | 120 mm² | 150 mm² | |
| RS-12000 |
24 |
250 | 35 mm² | 50 mm² | 70 mm² | 95 mm² |
| RS-20000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
Poznámka: Pro napájení elektrického navijáku používejte kvalitní měděné kabely odpovídajícího průřezu. S rostoucí vzdáleností mezi baterií a navijákem je z důvodu úbytku napětí nutný větší průřez kabelu. Uvedené hodnoty představují doporučené minimální průřezy kabelů. Skutečný rozměr kabelu závisí na maximálním proudovém odběru navijáku, délce kabelu, provozních podmínkách, teplotě a způsobu instalace. Vzdálenost uvedená v tabulce představuje jednosměrnou vzdálenost mezi baterií a navijákem.
Rozměry

Schéma zapojení

Rozměry rolnového vedení lana

| TAŽNÁ SÍLA A KAPACITA LANA PODLE VRSTVY | |||||
| Vrstva ocelového lana | 1 | 2 | 3 | 4 | |
| Jmenovitá tažná síla | (kg) | 1585 | 1331 | 1145 | 1005 |
| Ocelové lano podle vrstvy | (m) | 2.6 | 5.7 | 9.1 | 13 |
| RYCHLOST LANA A PROUDOVÝ ODBĚR – PRVNÍ VRSTVA | ||||||
| Tažná síla | (kg) | 0 | 450 | 900 | 1130 | 1585 (max.) |
| Rychlost lana | (m/min) | 4.4 | 3 | 2.5 | 2.2 | 1.8 |
| Proudový odběr | (A) | 35 | 92 | 120 | 150 | 180 |
