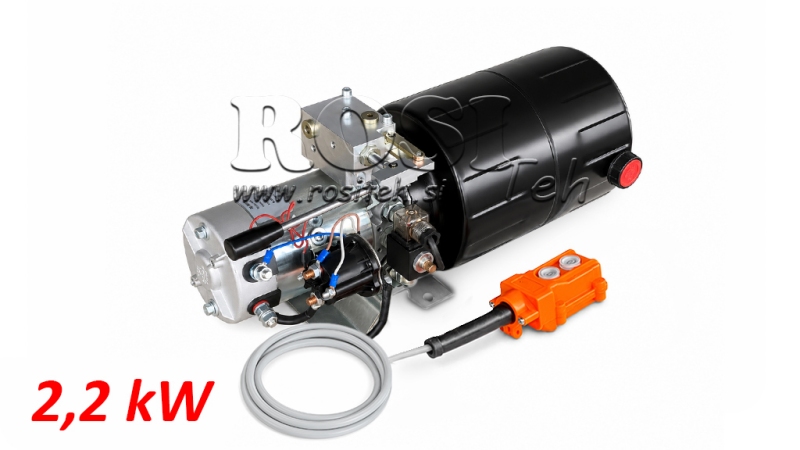

MINI HYDRAULINEN POWER-PACK 24V DC - 2.2kW = 2.1cc - 8 litraa - yksivaiheinen yksikkö MANUAALIPUMPULLA
Tuotekoodi:
20025
OEM:
9990000093397
Verokanta
22 %
Hinta ilman ALV:tä:
392,62 EUR
Hinta ALV:n kanssa:
479,00 EUR
Ref:
10
| Tekniset tiedot | |
| Toimittaja: | Turkki |
| Moottorin teho: | 2,2 kW |
| Pumpun virtaus: | 2,1 cc |
| Aggregaatin virtaus: | 5,8 lit/min |
| Säiliön tilavuus: | 8 litraa |
| Maks. käyttöpaine: | 210 bar |
| Palautus tai vaihto: | 14 päivää |
| Kierrosluku: | 2500 rpm |
| Jännite: | 24 V |
Kuvaus:
Mini hydrauliset aggregaatit ovat itsenäisiä yksiköitä. Ne toimivat sähkömoottorin avulla tuottaen hydraulipaineen, joka on tarpeen moottoreiden, sylinterien, nostolaitteiden, hydraulisylinterien ja muiden sovellusten käyttämiseen.
Kytkentäkaavio
- Akun (−) napa kytketään DC-moottorin negatiiviseen (−) napaan (sininen).
- Akun positiivinen (+) napa kytketään kontaktorin oikeaan kupariliittimeen.
- Kontaktorin kaapeli kytketään DC-moottorin positiivisen (+) navan (punainen) ja kontaktorin vasemman kupariliittimen väliin.
- Yhdistetty kaksijohtiminen kaapeli kytketään venttiilin liittimeen.
- Sininen kaapeli (tai musta, sarjasta riippuen) kytketään DC-moottorin negatiiviseen (−) napaan.
- Punainen kaapeli (tai kelta/vihreä, sarjasta riippuen) kytketään kontaktorin kupariliittimeen.
- Valkoinen kaapeli kytketään kontaktorin harmaaseen liittimeen, joka on kauempana moottorista.
- Lämpökaapeli kytketään kontaktorin harmaaseen liittimeen, joka on lähempänä moottoria.
